Premium opptaks- og kringkastingsterminal for klasserom

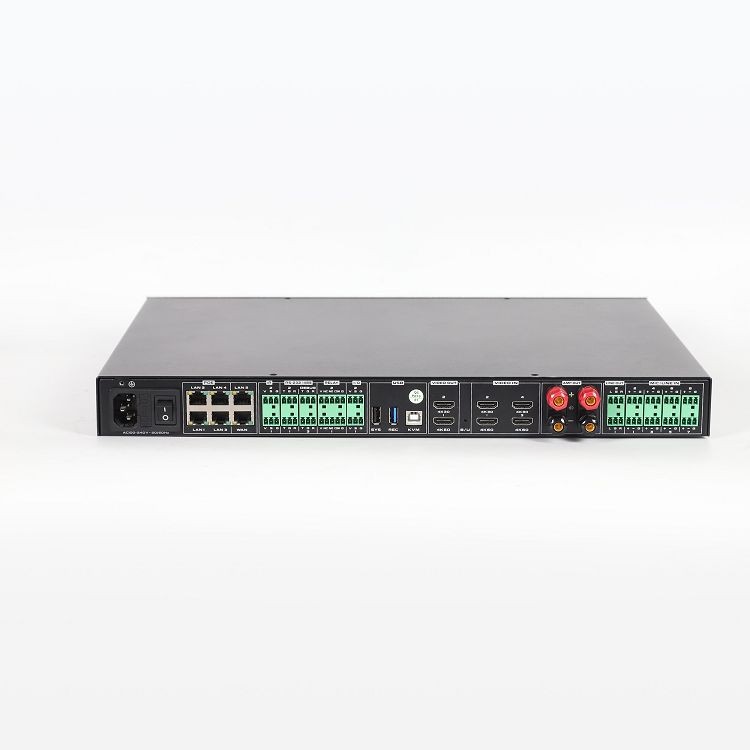

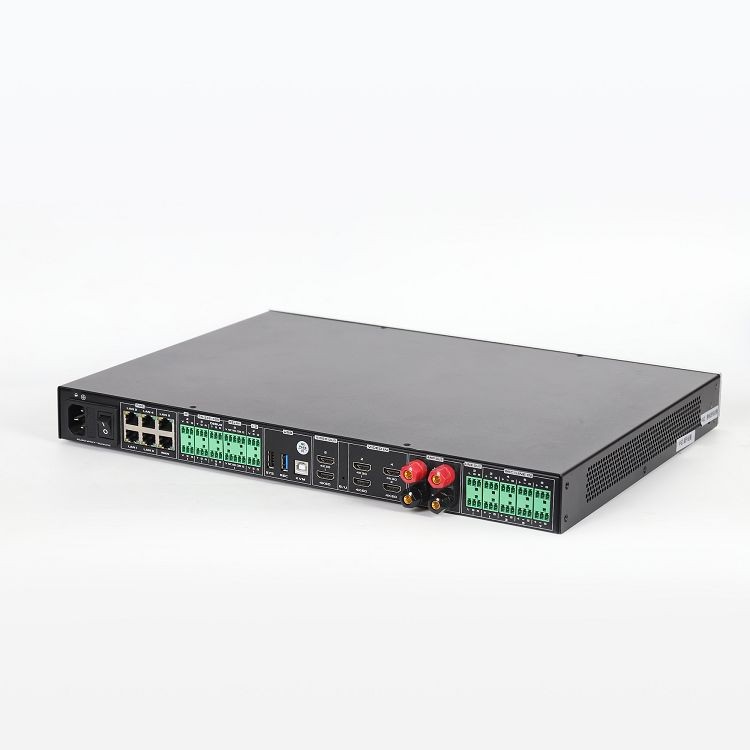

Den smarte utdanningsterminalen TCN108P RO tar i bruk en nyoppgradert prosesseringsbrikke med høy ytelse. Det er en intelligent terminalenhet som integrerer digital lydbehandling, videomatrise, undervisning sentralkontroll, mediebehandling, videointeraksjon, IoT-kontroll, boutique-opptak og -kringkasting, POE-svitsj og andre funksjonelle moduler. Verten har RS-232, RS-485, RELAY, I/O, infrarød I/R, USB, effektforsterkerterminal, MIC/LINE IN-inngang (støtter fantomstrømforsyning), Phoenix head stereo LINE OUT, HDMI, LAN-port, WAN-port og andre rike fysiske inngangs- og utgangstyper, som matcher forskjellig lyd- og videoutstyr og miljøkontrollutstyr for å møte behovene til undervisningsinformasjon i applikasjonsscenarioet for boutique-opptak og kringkastingsklasserom.

Videoinngang:4 HDMI-grensesnitt (HDMI1- og HDMI3-innganger støtter 4K30 når regissørmodus ikke er aktivert), lokal IP-nettverkskameratilgang støtter ikke mindre enn 16 kanaler, og nettverksvideresending støtter ikke mindre enn 4 kanaler;

Videoutgang:2 HDMI-grensesnitt;

Lydinngang:8-kanals Phoenix-terminalinnganger, støtter 48V fantomstrømforsyning, MIC-inngang og line-in lineær inngang adaptiv;

Lydutgang:2 par Line OUT Phoenix-terminaler for stereoutgang (L/R kan sende ut lydkilde uavhengig), 2-kanals 100W@8 ohm digital forsterkerutganger;

Kontrollport:3 x RS-232/RS-485, 2 x RELÆ, 2 x I/O, 2 x infrarød IR, 1 x feilsøkingsport ;

Gigabit nettverkssvitsj:1 WAN-port, 5 LAN-porter, VLAN kan deles, LAN1-LAN4 støtter POE-strømforsyning;

USB-grensesnitt:2 x USB Type-A, 1x USB Type-B, støtter automatisk kopiering av innspilt innhold og systemoppgradering;

Harddisk:Innebygd standard 2TB harddisk;

Installasjon:Standard 19-tommers stativinstallasjon, høyde ikke mer enn 1U;

ZigBee gateway-tilgang:Støtt gatewayen for å få tilgang til terminalen via RJ45, og kontroller IoT-modulen gjennom kontrollpanelet;

Forbindelse:Undervisningssporingskameraet er koblet til den smarte utdanningsterminalen via en nettverkskabel, og kameraet drives av POE;

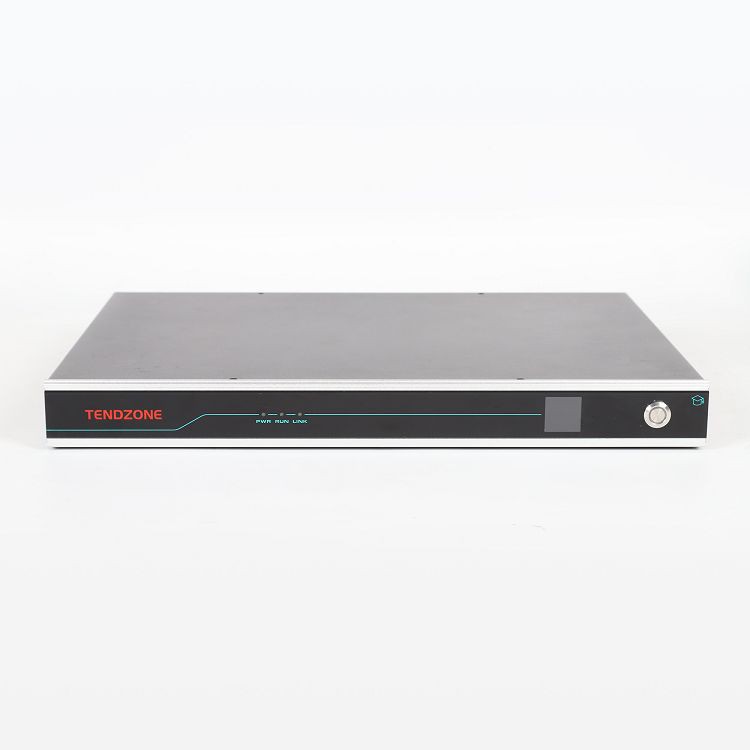

Bytteknapp:Doble strømbrytere sørger for systemsikkerhet, frontpanel høyeffekt myk bryter, bakpanel høyeffekt hard bryter.

• Støtt HDMI-signal og nettverk RTSP-strømsignaltilgang, uavhengig koding og dekoding av hver HDMI-video, 8-kanal 1080P@30-koding og 8-kanal 1080P@30-dekoding; støtte H.265 og H.264;
• Videointeraksjon har en maksimal anti-nettverksjitter-kapasitet på opptil 600 ms, noe som sikrer at jevn fremdrift av interaktive samtaler i utgangspunktet ikke påvirkes når det er nettverksjitter. De maksimale hoved- og sekundærstrømmene kan justeres til 8 Mbps, maksimal flytkontroll er 20 ganger, I-rammeforespørselsintervallet kan justeres, og maksimal dekodingsfeiltoleranseterskel er 100;
• Verten har innebygd hybrid multiskjermsyntese, som støtter ulike videobytte, allokering, undertekstoverlegg, bildeparameterjustering og mosaikkkonfigurasjon;
• Innebygde lokale opptaks- og lagringsfunksjoner, støtter opptil 6 kanaler med video- og lydopptak (filmmodus og ressursmodus); støtter RTMP live streaming push-funksjon, og live streaming kan vilkårlig velge lyd- og videostrømmen koblet til den lokale maskinen; innspilte videoer kan spilles av på forespørsel på WEB, eller sendes ut til skjermen via HDMI for dekoding og avspilling; støtter dokking med tredjeparts FTP-plattformer, opplasting av innspilt kursmateriell, opplastingstiden kan tilpasses, og opptakstiden kan stilles inn for hver dag (maksimalt 24 timer);
• De innspilte MP4-filene kan lastes ned fra W EB-terminalen. Du kan velge å laste ned filmmodusfilene eller alle filene. De innspilte filene kan sorteres etter tid og opptaksvarighet. Du kan også laste ned filene direkte til en USB-flash-stasjon.
• Innebygd videosplitting og syntesefunksjon, som kan realisere enkelt-skjerm, dobbel-skjerm, tre-skjerm, ni-skjerm, seksten-skjerm og annen enkelt-skjerm/bilde-i-bilde/bilde-ut-bilde syntese og undertekstoverlegg;
• Støtte tilgang til distribuerte kontrollsystemer, støtte terminaltilgang til forhåndsvisning av bilder, distribuert visualiseringskontroll og distribuert skjermvisning, og brukes som en distribuert inngangs- og utgangsgrensesnittmaskin;
• Lydprosessormodul-miksefunksjon: støtter miksing av lokal lyd, HDMI-innebygd lyd og eksterne nettverkslydstrømmer til det lokale lydgrensesnittet; støtter også miksing av lokal lyd, HDMI-innebygd lyd og nettverkslydstrømmer inn i nettverkslydmodulen;
• Lydbehandlingsmodul, innebygd AFC, ANS, AEC, AGC lydbehandlingsalgoritmer, utstyrt med ekspander, equalizer, kompressor, delay, limiter og for- og etterbehandlingsmoduler; blandeinnstillinger, støtte MIC/LINE, HDMI, nettverkslydinngang, lydruting kan fleksibelt konfigurere LINE OUT, HDMI OUT, effektforsterker AMP OUT-utgang;
• Støtt SIP dual-stream videokonferansesamtaler, støtte utvidet flerpunkts videointeraksjon og støtte 1+3-parts fjernundervisningsvideointeraksjon;
• Kommunikasjonsprotokoller: SIP, BFCP dual stream, RTSP, RTMP, TCP/IP, FTP, UDP, TLS;
• Støtte automatisk kopiering av vertsopptaksfiler til USB-flash-stasjon, støtte kopiering av siste klasse og en ukes kurs, tvungen oppgradering av USB-flash-stasjonssystem og gjenoppretting av initial konfigurasjon;
• Internett har en innebygd automatisk kringkastingsstasjon, som støtter automatiske, halvautomatiske og manuelle kringkastingsmoduser; støtter PVW- og PGM-skjermveksling, opptak, pause og stopp av operasjoner; kameradrift, skjermsynteseoperasjon og direktesendingsstart; støtter tidsplankoblingsinnstillinger;
• Direktørstasjonen støtter forhåndsvisning av bærbare dataskjermer, stasjonære dataskjermer, lærerpanoramaer, lærernærbilder, elevpanoramaer, elevnærbilder, venstre tavle, høyre tavle og PVW- og PGM-skjermer; og i henhold til direktørstrategien kan den utføre automatisk, halvautomatisk og manuell direktørkontroll.
• Direktørens stasjon støtter koblingen med plattformen for timeplaner, og utfører automatisk opptak og automatisk regi i henhold til timeplanstrategien;
• Kamerakontroll av regissørstasjonen, støtter kontroll av frontkameraet, innstilling av forhåndsinnstilte posisjoner, anrop av forhåndsinnstilte posisjoner, støtter 10 forhåndsinnstilte posisjoner; støtter kontroll av kameraets brennvidde og horisontal rotasjon;
• Direktørstasjonen støtter opptaks- og kringkastingskontroll, støtter opptak og kringkastingsstart, pause og stoppoperasjoner; støtter oppstart og stopp av direktesendinger; støtter automatiske, halvautomatiske og manuelle regissørinnstillinger;
• Regissørens konsoll støtter layoutinnstillinger, støtter 12 faste layoutanrop for videosyntesemodus og kan tilpasse 6 layoutmoduser;
• Regissørens stasjon støtter layoutinnstillinger for videomodus for HDMI1, HDMI2 og virtuelle flerskjermskanaler;
• WEB støtter endring av kontrollpanelets påloggingsmetode, og påloggingsmetoden støtter enkeltpassordpålogging og brukernavn + passordpålogging;
• Støtte automatisk innhenting eller manuell innstilling av enhetens IP-adresse, gateway- og maskeinformasjon, og støtte VLAN-divisjon og NAT-konfigurasjon av nettverksporter;
• Støtte innstillinger for videokoding, du kan angi videokodingskvalitet, bildefrekvens, bithastighet (128K-8M), oppløsning, I-bildeintervall, I-bilde og P-bildekvantiseringskoeffisient;
• Støtte multicast-funksjon, du kan angi multicast-adresse og multicast-port;
• Støtt automatisk opptaks- og kringkastingskonfigurasjon, still inn strøminformasjon for lærer, student, tavlekameratilgang, konfigurer regissørkoden, regissørbyttekoden manuelt; regissør opptak skjermen kanal;
• Støtte konfigurasjon av automatisk kringkastingshendelse som utløser hendelsesprioritet og utløsende hendelsestid;
• Miljøkontroll: du kan konfigurere sentrale kontrollkommandoer for hver RS232/485, I/O og infrarød kontrollgrensesnitt, angi skript, protokoller, planlagte oppgaver, IoT-gatewayer, lyd- og videokobling, enhetsoppvåkning, nettverkskontroll, Huawei skjermkontroll (Hongmeng), toveisanalyse, Beidou AI og andre kontrollfunksjoner;
• Støtter tilgang til opptil 16 nettverksvideostrømmer, kan fleksibelt overvåke lyd- og videoprotokollene, båndbreddedata, nettverkspakketapsdata for de åpnede videostrømmene og angi mosaikk for videostrømmene; 2. RTSP-strømvideresendingstjeneste, støtter forhåndsvisning og visning av hver RTSP-videresendingsstrøm på WEB-siden, innstilling av hver streamlydprotokoll (AAC, G711, G722) og valg av videotilgangskilde;
• Støtte import og eksport av systemkonfigurasjonsfil, import og nedlasting av konfigurasjonsfil for Android-kontrollnettbrett;
• Den innspilte videoen kan spilles av på forespørsel i flere skjermer på WEB, eller sendes til skjermen via HDMI for dekoding og avspilling; den støtter også innhenting av videofiler fra lignende enheter i samme nettverk for visning på forespørsel.
