Produktoversikt
Denne profesjonelle bryterenheten med høy ytelse håndterer effektivt lyd- og videosignaler, noe som gjør den ideell for en rekke bruksområder, inkludert kringkastings- og TV-prosjekter, multimediakonferansesaler, storskjermer, TV-undervisning og kommando-/kontrollsentraler.
Støtter ulike signalformater, inkludert CVBS, YPbPr, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBaseT og optisk, og sikrer sømløs veksling og overføring mellom forskjellige inngangs-/utgangstyper
Funksjoner
- 32-inngang og 32-utgang for lyd- og videosignalbyttekortgrensesnitt ;
- Busskoblingsteknologi, hvert signal kan ikke bare overføres punkt-til-punkt, men også overføres gjennom en busskanal alene, noe som sikrer sanntidsvisning av alle signalbilder;
- Frekvens- og linjedoblingsteknologi kan forbedre visningen av bildesignaler ved å doble linjen og frekvensen;
- Sømløs krysskobling, uten svart skjerm, fast skjerm, jitter, riving osv. under bytteprosessen;
- Flere signaltyper er tilgjengelige: CVBS, YPbPr, VGA, DVI, HDMI, 3G/HD/SD-SDI, HDBaseT, Optical;
- Oppløsningen er justerbar og støtter opptil 4096 x 2160P@60Hz;
-
Støtt utgangskanaler som skal lukkes eller åpnes individuelt eller i sin helhet;
-
Det sømløse inngangskortet støtter OSD-funksjonen for egendefinert tegnoverlegg, som kan overlegge og vise tilpasset kinesisk innhold på en hvilken som helst inngangskanal øverst til venstre, nede til venstre, øverst til høyre, nede til høyre, etc., og tegnfargen kan angis ;
-
Støtte RS232 seriell port, TCP/IP-nettverk, frontpanelkontroll, åpen kontrollprotokoll;
-
Støtte GUI-brukergrensesnittkontroll og humanisert design;
-
endre og tilpasse EDID-informasjon;
-
Støtt gjeldende enhetsinngangs- og utgangskanalstatusspørringsfunksjon;
-
Støtt lagring og oppringing av flere scener;
-
Signalporten støtter hot plugging.
Populære tags: 32x32 hybrid modulær videomatrise, Kina 32x32 hybrid modulær videomatrise produsenter, leverandører, fabrikk
|
Vert |
|
|
beskrive |
Støtter opptil 32 innganger og 32 utganger for lyd- og videosignalbyttekort, støtter hot swapping |
|
kontroll |
|
|
Seriell kontrollport |
DB9 RS232 hunnkontakt |
|
Pin-konfigurasjon |
Pin 2 TX, Pin 3 RX, Pin 5 GND |
|
Panel chassis struktur |
Pluggbart signal, 8 inngangskortspor kan settes inn med 8 signalinngangskort, 8 utgangskortspor kan settes inn med 8 signalutgangskort |
|
Kontroller på frontpanelet |
Knapp |
|
konvensjonelle |
|
|
Driftstemperatur |
-0-+50 grad |
|
Relativ fuktighet |
10%-90% |
|
strømforsyning |
AC 100-240V , 50/60 Hz , strømforbruk uten belastning for vert 60 W, eksklusiv kort |
|
Chassisstørrelse (mm) |
|
|
VMC{{0}}: 436,6L x 320,0W x 221,5H |
|
|
Inngangssignalkort-VMC-4I-HD-4K |
|||
|
|
|||
|
Inngangssignal |
4-kanal HDMI-signal, 4-kanal analogt lydsignal |
Strømforbruk |
12.5W |
|
Inngangskontakter |
Type A 19-pin hunn, 3-pluggbar terminalblokk |
Fargedybde |
8 bit |
|
Signaltype |
HDMI, DVI-D, automatisk identifikasjon av inngangssignaler |
båndbredde |
10,2 Gpbs |
|
temperatur |
0 grad - +50 grad |
fuktighet |
10% - 90% |
|
Oppløsning |
Maksimal inngangsoppløsning 4096 x 2160P@60Hz, inngangsadaptiv |
||
|
Lydformat |
Innebygd lyd støtter PCM, Dobly Digital, DTS, DTS-HD-formater, ekstern lyd støtter PCM-format |
||
|
standard |
Støtte HDMI1.4, HDCP2.2 |
||
|
EDID-administrasjon |
Støtte EDID læringsfunksjon |
||
|
Andre funksjoner |
Støtte innstillinger for chroma, lysstyrke, kontrast, fargetemperatur og skarphetsverdi, støtte for tegnoverleggsfunksjon, hot plug |
||
|
Inngangssignalkort-VMC-4I-OF |
|||
|
|
|||
|
Inngangssignal |
4-kanal optisk fibersignal, automatisk gjenkjenning av inngangssignal |
Strømforbruk |
24W |
|
Inngangskontakter |
Fiberoptisk modul |
Datatyper |
DVI/HDMI |
|
Maksimal rate |
10,2 Gbps |
Relativ fuktighet |
10%-90% |
|
temperatur |
0 grad -+50 grad |
Fargedybde |
8bit, 10bit, 12bit, 16bit |
|
Fiberoptisk modul |
|||
|
Grensesnittspesifikasjoner |
LC-grensesnitt |
||
|
Fiberoptisk signal |
9 justerbare oppløsninger, den høyeste inngangsoppløsningen er 4096x2160@30Hz |
||
|
Sendingsavstand |
Må brukes med fiberoptisk sender/mottaker, 4096x2160@30Hz enkeltmodus fiber maksimal overføringsavstand er 2KM, multimodus er 300M |
||
|
Maksimal datahastighet |
10,2 Gbit/s |
||
|
annen |
|||
|
Funksjon |
Støtte karakteroverleggsfunksjon og hot swap |
||
|
Inngangssignalkort-VMC-4I-HBT |
|||
|
|
|||
|
Videoinngang |
|||
|
Inngangssignal |
4-kanal HDBT-signal, automatisk identifikasjon av inngangssignal |
Inndatanivå |
TMDS 2,9V-3.3V |
|
Inngangskontakter |
RJ45, med gul-grønn tofarget indikatorlampe |
Inngangsimpedans |
Differensiallinje 100Ω |
|
Strømforbruk |
21W |
||
|
Lydinngang |
|||
|
Inngangssignal |
4-kanals stereosignal |
Inngangskontakter |
3,5 mm lydkontakt |
|
Inngangsimpedans |
75Ω |
Frekvensrespons |
20Hz-20K Hz |
|
kontroll |
|||
|
Styresignal |
4-veis RS232-kontrollsignal |
Kontrollport |
3-pluggbar terminalblokk |
|
protokoll |
Støtte RS232-protokoll, støtte IR, RS232 toveis transparent overføring |
||
|
konvensjonelle |
|||
|
Gevinst |
0 dB |
båndbredde |
10,2 Gbps |
|
Oppløsning |
Støtter opptil 1920×1080 ved 60Hz |
Crosstalk |
<-50dB@5MHz |
|
Sendingsavstand |
1080p Mindre enn eller lik 70m |
Byttehastighet |
200 ns (maks.) |
|
Driftstemperatur |
-10 grad -+40 grad |
Relativ fuktighet |
10%-90% |
|
Lydformat |
Innebygd lyd støtter PCM, Dobly Digital, DTS, DTS-HD-formater, ekstern lyd støtter PCM-format |
||
|
HDMI standard |
Støtter HDMI1.4a |
||
|
EDID, HDCP |
Støtte manuell EDID-administrasjon, kompatibel med HDCP1.4 |
||
|
Andre funksjoner |
Støtter kromatisitet, lysstyrke, kontrast, fargetemperatur og skarphetsverdiinnstillinger, tegnoverleggsfunksjon, hot plug og PoH ekstern strømforsyningsfunksjon |
||
|
Inngangssignalkort-VMC-2I-HBT-4K |
|||
|
|
|||
|
Videoinngang |
|||
|
Inngangssignal |
2 -kanals HDBT-signal, automatisk gjenkjenning av inngangssignal |
Inndatanivå |
TMDS 2,9V-3.3V |
|
Inngangskontakter |
RJ45, med gul-grønn tofarget indikatorlampe |
Inngangsimpedans |
Differensiallinje 100Ω |
|
Strømforbruk |
21W |
||
|
Lydinngang |
|||
|
Inngangssignal |
2- veis stereosignal |
Inngangskontakter |
3,5 mm lydkontakt |
|
Inngangsimpedans |
75Ω |
Frekvensrespons |
20Hz-20K Hz |
|
kontroll |
|||
|
Styresignal |
2- vei RS232-kontrollsignal |
Kontrollport |
3-pluggbar terminalblokk |
|
protokoll |
Støtte RS232-protokoll, støtte IR, RS232 toveis transparent overføring |
||
|
konvensjonelle |
|||
|
Gevinst |
0 dB |
båndbredde |
10,2 Gbps |
|
Oppløsning |
Støtter opptil 4096 x 2160P@30Hz |
Crosstalk |
<-50dB@5MHz |
|
Sendingsavstand |
1080p Mindre enn eller lik 70m |
Byttehastighet |
200 ns (maks.) |
|
Driftstemperatur |
-10 grad -+40 grad |
Relativ fuktighet |
10%-90% |
|
Lydformat |
Innebygd lyd støtter PCM, Dobly Digital, DTS, DTS-HD-formater, ekstern lyd støtter PCM-format |
||
|
HDMI standard |
Støtter HDMI1.4 standard |
||
|
EDID, HDCP |
Støtte manuell EDID-administrasjon, støtte HDCP2.2 og bakoverkompatibel |
||
|
Andre funksjoner |
Støtter kromatisitet, lysstyrke, kontrast, fargetemperatur og skarphetsverdiinnstillinger, tegnoverleggsfunksjon, hot plug og PoH ekstern strømforsyningsfunksjon |
||
|
Inngangssignalkort-VMC-4I-DV |
|||
|
|
|||
|
Inngangssignal |
4-veis DVI-signal |
Inndatanivå |
TMDS 2,9V-3.3V |
|
Inngangskontakter |
Kvinnelig port DB24+5 |
Inngangsimpedans |
75Ω |
|
Strømforbruk |
10W |
||
|
konvensjonelle |
|||
|
Gevinst |
0 dB |
båndbredde |
Maksimal datahastighet 4,95 Gbit/s |
|
Videosignal |
DVI, HDMI, VGA, C-VIDEO, YPbPr, automatisk identifikasjon av inngangssignaler |
Maksimal tidsforsinkelse |
5nS(±1nS) |
|
Datatyper |
8 bit |
Crosstalk |
<-50dB@5MHz |
|
Byttehastighet |
200ns (maks) krysstale |
Oppløsning |
Støtter opptil 1920×1200 @60Hz |
|
Lydformat |
Innebygd lyd støtter PCM, Dobly Digital, DTS, DTS-HD-formater, ekstern lyd støtter PCM-format |
||
|
Samplingsfrekvens for lyd |
32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K |
||
|
EDID og DDC Management |
Støtter Extended Display Identification (EDID) og Display Data Channel (DDC), ved bruk av DVI- og HDMI-standarder |
||
|
HDCP-administrasjon |
Støtter High-bandwidth Digital Content Protection (HDCP) og bruker DVI- og HDMI1.3-standarder |
||
|
Andre funksjoner |
Støtte innstillinger for kromatisering, lysstyrke, kontrast, fargetemperatur og skarphetsverdi, funksjon for tegnoverlegg, hot plug |
||
|

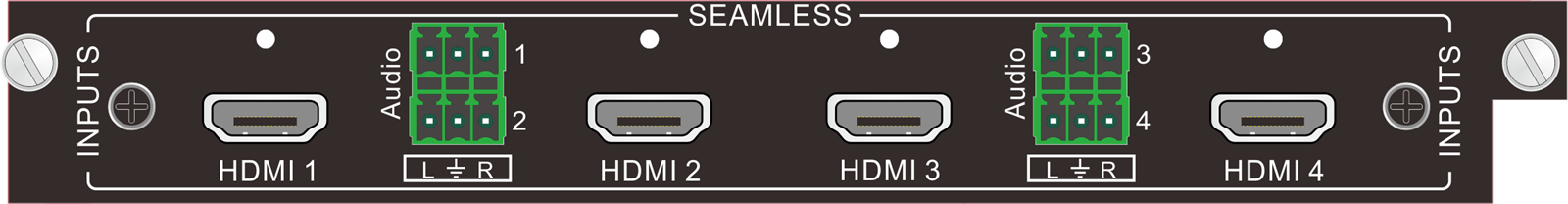

Inngangssignalkort-VMC-4I-HD |
|||
|
|
|||
|
Inngangssignal |
4-kanal HDMI-signal (kompatibel med DVI), 4-kanal analogt lydsignal |
Strømforbruk |
10W |
|
Inngangskontakter |
Type A 19-pin hunn, 3-pluggbar terminalblokk |
Fargedybde |
8 og 10 og 12 bit |
|
Signaltype |
HDMI, DVI-D, automatisk identifikasjon av inngangssignaler |
båndbredde |
6,75 Gpbs |
|
temperatur |
0 grad - +50 grad |
fuktighet |
10% - 90% |
|
standard |
Støtte HDMI1.3, kompatibel med HDCP-standard |
Oppløsning |
Støtter opptil 1920×1080 ved 60Hz |
|
Lydformat |
Innebygd lyd støtter PCM, Dobly Digital, DTS, DTS-HD-formater, ekstern lyd støtter PCM-format |
||
|
EDID og DDC Management |
Støtter Extended Display Identification (EDID) og Display Data Channel (DDC), ved bruk av DVI- og HDMI-standarder |
||
|
Andre funksjoner |
Støtte innstillinger for kromatisering, lysstyrke, kontrast, fargetemperatur og skarphetsverdi, funksjon for tegnoverlegg, hot plug |
||
|
Inngangssignalkort-VMC-4I-VG |
|||||
|
|
|||||
|
Videoinngang |
|||||
|
Inngangssignal |
4-veis VGA-signal |
Koblingsinngang |
Kun AC-kobling |
||
|
Inngangskontakter |
15-pin D-type hunnport |
Inndatanivå |
{{0}}.5-2.0Vp-p |
||
|
Inngangsimpedans |
75Ω |
||||
|
Lydinngang |
|||||
|
Inngangssignal |
4 kanaler med analoge lydsignaler |
Lydinngangsimpedans |
>10KΩ |
||
|
Inngangskontakter |
3-pluggbar terminalblokk |
Inngangsimpedans |
75Ω |
||
|
Frekvensrespons |
20Hz-20K Hz |
||||
|
konvensjonelle |
|||||
|
Gevinst |
0 dB |
Båndbredde |
YPbPr: 170 MHz; C-VIDEO: 150MHz; VGA: 170MHz |
||
|
Byttehastighet |
200 ns (maks.) |
Crosstalk |
<-50dB@5MHz |
||
|
Videosignal |
VGA (RGBHV), YPbPr, C-VIDEO, automatisk identifikasjon av inngangssignaler |
||||
|
Chroma Space |
Støtter justering av fargerom: YCBCR\RGB |
Oppløsning |
Støtter opptil 1920×1200 @ 60Hz |
||
|
Strømforbruk |
12W |
||||
|
Andre funksjoner |
Støtter kromatisitet, lysstyrke, kontrast, fargetemperatur og skarphetsverdiinnstillinger; tegn overlegg funksjon; hot plug; VGA-signalinngang automatisk korreksjon; enkeltport gjenoppretting til fabrikkinnstillinger |
||||
|
Inngangssignalkort-VMC-4I-AV |
|||||||
|
|
|||||||
|
Inngangssignal |
4-kanal CVBS-signal, 4-kanal analogt lydsignal |
Støttede lydformater |
stereo |
||||
|
Inngangskontakter |
BNC-kontakt, 3-pluggbar terminalblokk |
Standard |
Støtte PAL- og NTSC-formater |
||||
|
Strømforbruk |
11W |
Oppløsning |
7 justerbare nivåer, opptil 1920×1080@60Hz |
||||
|
konvensjonelle |
|||||||
|
Lydstøygulv |
-80dB |
Maksimal lydforvrengning |
2.0V |
||||
|
Driftstemperatur |
0 grad - +50 grad |
Relativ fuktighet |
10% - 90% |
||||
|
båndbredde |
6,75 Gbps |
Automatisk linjeskaleringsfunksjon |
støtte |
||||
|
Andre funksjoner |
Støtter innstillinger for chroma, lysstyrke, kontrast, fargetemperatur og skarphet; tegn overlegg funksjon; hot plug |
||||||
|
Inngangssignalkort-VMC-4I-SD |
|||||||
|
|
|||||||
|
Inngangssignal |
4-kanals SDI-signal (hver med én SDI-sløyfeutgang) |
Inndatanivå |
TMDS 2,9V-3.3V |
||||
|
Inngangskontakter |
BNC-koblinger |
Inngangsimpedans |
75Ω |
||||
|
Videosignal |
SDI, HD-SDI, 3G-SDI, automatisk identifikasjon av inngangssignaler |
Strømforbruk |
14W |
||||
|
konvensjonelle |
|||||||
|
Fargedybde |
8&10&12bit |
Arbeidsavstand |
1080p Mindre enn eller lik 100m (bruk ledning av høy kvalitet) |
||||
|
båndbredde |
6,75 Gbps |
Maksimal oppløsning |
1080p ved 60Hz |
||||
|
Driftstemperatur |
0 grad - +50 grad |
Relativ fuktighet |
10% - 90% |
||||
|
Linjedoblingsfunksjon |
støtte |
Oppløsning |
Støtter opptil 1920×1080@60Hz; |
||||
|
Andre funksjoner |
Støtter innstillinger for chroma, lysstyrke, kontrast, fargetemperatur og skarphet; tegn overlegg funksjon; hot plug |
||||||
|
Inngangssignalkort-VMC-4I-HV |
|||||
|
|
|||||
|
Inngangssignal |
2-veis HDMI-signal (kompatibelt med DVI); 2-veis VGA-signal; 4-kanal stereolydsignal |
Strømforbruk |
12W |
||
|
Inngangskontakter |
Type A 19-hunkontakt; 15-pin D-type hunnkontakt; 3-pluggbar terminalblokk |
||||
|
Oppløsning |
Støtter opptil 1920×1080 ved 60Hz |
||||
|
konvensjonelle |
|||||
|
HDMI-port: |
|||||
|
Fargedybde |
8 og 10 og 12 bit |
Signaltype |
HDMI, DVI-D, automatisk identifikasjon av inngangssignaler |
||
|
båndbredde |
6,75 Gpbs |
temperatur |
0 grad - +50 grad |
||
|
fuktighet |
10% - 90% |
||||
|
Lydformat |
Innebygd lyd støtter PCM, Dobly Digital, DTS, DTS-HD-formater, ekstern lyd støtter PCM-format |
||||
|
standard |
Støtte HDMI1.3, kompatibel med HDCP-standard |
||||
|
EDID og DDC Management |
Støtter Extended Display Identification (EDID) og Display Data Channel (DDC) |
||||
|
VGA-port: |
|||||
|
Koblingsinngang |
Kun AC-kobling |
Inndatanivå |
{{0}}.5-2.0Vp-p |
||
|
Inngangsimpedans |
75Ω |
Frekvensrespons |
20Hz-20K Hz |
||
|
Gevinst |
0 dB |
Crosstalk |
<-50dB@5MHz |
||
|
Byttehastighet |
200 ns (maks.) |
Chroma Space |
Støtte justering av YCBCR\RGB |
||
|
Videosignal |
VGA (RGBHV), YPbPr, C-VIDEO, automatisk identifikasjon av inngangssignaler |
||||
|
Andre funksjoner |
Støtter automatisk korrigering av VGA-signalinngang og enkeltports fabrikktilbakestilling |
||||
|
Funksjon |
Støtte hot plug and plugg, støtte chroma, lysstyrke, kontrast, fargetemperatur og skarphetsverdiinnstillinger, støtte tegnoverleggsfunksjon |
||||
|
Utgangssignalkort-VMC-4O-HD-4K |
|||
|
|
|||
|
Utgangssignal |
4-kanal HDMI-signal, 4-kanal analogt lydsignal |
Strømforbruk |
12.5 W |
|
Utgangskontakter |
Type A 19-pin hunn, 3-pluggbar terminalblokk |
Fargedybde |
8 bit |
|
konvensjonelle |
|||
|
Signaltype |
HDMI, DVI-D |
båndbredde |
10,2 Gpbs |
|
temperatur |
0 grad - +50 grad |
fuktighet |
10% - 90% |
|
Oppløsning |
8 justerbare nivåer, opptil 4096 x 2160 ved 60Hz |
||
|
Lydformat |
Innebygd lyd støtter PCM, Dobly Digital, DTS, DTS-HD-formater, ekstern lyd støtter PCM-format |
||
|
standard |
Støtte HDMI1.4, HDCP2.2 |
||
|
EDID og DDC Management |
Støtte EDID-læringsfunksjon og DDC-kommunikasjon |
||
|
Andre funksjoner |
Støtter innstilling av utdataformat, uavhengig lydsignaloverføring og hot plugging gjennom kommandoer |
||
|
Utgangssignalkort-VMC-4O-OF |
|||
|
|
|||
|
Utgangssignal |
4-veis optisk fibersignal |
Strømforbruk |
32W |
|
Utgangskontakter |
Fiberoptisk modul |
Maksimal rate |
10,2 Gbps |
|
Datatyper |
DVI/HDMI |
temperatur |
0 grad -+50 grad |
|
Relativ fuktighet |
10%-90% |
Fargedybde |
8bit, 10bit, 12bit, 16bit |
|
Oppløsning |
Støtter 36 justerbare oppløsninger, med den høyeste utgangsoppløsningen på 4K @ 30Hz |
||
|
Fiberoptisk modul |
|||
|
Grensesnittspesifikasjoner |
LC-grensesnitt |
||
|
Fiberoptisk signal |
Maksimal overføringsavstand for enkeltmodus optisk fiber er 2 km, og for multimodus er 300M |
||
|
Sendingsavstand |
4K30 overføringsavstand: enkeltmodus optisk fiber har en maksimal overføringsavstand på 2KM, og multimodus er 300M |
||
|
Andre funksjoner |
|||
|
Støtte innstilling av utdataformat gjennom instruksjoner, støtte hot plug og trekk ut |
|||
|
Utgangssignalkort-VMC-4O-HBT |
|||
|
|
|||
|
Videoutgang |
|||
|
Utgangssignal |
4-kanals HDBT-signal |
Utgangsnivå |
TMDS 2,9V-3.3V |
|
Utgangskontakter |
RJ45, med gul-grønn tofarget indikatorlampe |
Utgangsimpedans |
Differensiallinje 100Ω |
|
Strømforbruk |
21W |
||
|
Lyd utgang |
|||
|
Utgangssignal |
4-kanals stereosignal |
Utgangskontakter |
3,5 mm lydkontakt |
|
Utgangsimpedans |
75Ω |
Frekvensrespons |
20Hz-20K Hz |
|
kontroll |
|||
|
Styresignal |
4-veis RS232-kontrollsignal |
Kontrollport |
3-pluggbar terminalblokk |
|
protokoll |
Støtte RS232-protokoll |
||
|
konvensjonelle |
|||
|
Gevinst |
0 dB |
båndbredde |
10,2 Gbps |
|
Oppløsning |
Støtte opptil 1080p sømløst |
Crosstalk |
<-50dB@5MHz |
|
Sendingsavstand |
1080p Mindre enn eller lik 70m |
Byttehastighet |
200 ns (maks.) |
|
Driftstemperatur |
-10 grad -+40 grad |
Relativ fuktighet |
10%-90% |
|
Lydformat |
Innebygd lyd støtter PCM, Dobly Digital, DTS, DTS-HD-formater, ekstern lyd støtter PCM-format |
||
|
HDMI standard |
Støtte HDMI1.4, kompatibel med HDCP 2.2 |
||
|
EDID og DDC Management |
Støtt EDID manuell administrasjon og DDC kommunikasjonsfunksjon |
||
|
Oppløsning |
Støtter 36 justerbare oppløsninger, med den høyeste utgangsoppløsningen på 1920×1080@60Hz |
||
|
Sendingsavstand |
1920×1080P60Hz overføringsavstand opp til 70 meter |
||
|
Andre funksjoner |
Støtter innstilling av utdataformat, hot plug og PoH ekstern strømforsyningsfunksjoner gjennom kommandoer |
||
|
Utgangssignalkort-VMC-2O-HBT-4K |
|||
|
|
|||
|
Videoutgang |
|||
|
Utgangssignal |
2- veis HDBT-signal |
Utgangsnivå |
TMDS 2,9V-3.3V |
|
Utgangskontakter |
RJ45, med gul-grønn tofarget indikatorlampe |
Utgangsimpedans |
Differensiallinje 100Ω |
|
Strømforbruk |
21W |
||
|
Lyd utgang |
|||
|
Utgangssignal |
2- veis stereosignal |
Utgangskontakter |
3,5 mm lydkontakt |
|
Utgangsimpedans |
75Ω |
Frekvensrespons |
20Hz-20K Hz |
|
kontroll |
|||
|
Styresignal |
4-veis RS232-kontrollsignal |
Kontrollport |
3-pluggbar terminalblokk |
|
protokoll |
Støtte RS232-protokoll |
||
|
konvensjonelle |
|||
|
Gevinst |
0 dB |
båndbredde |
10,2 Gbps |
|
Oppløsning |
Støtter opptil 4096 x 2 160@ 30Hz |
Crosstalk |
<-50dB@5MHz |
|
Sendingsavstand |
1080p mindre enn eller lik 70m, 4K mindre enn eller lik 40M |
Byttehastighet |
200 ns (maks.) |
|
Driftstemperatur |
-10 grad -+40 grad |
Relativ fuktighet |
10%-90% |
|
Lydformat |
Innebygd lyd støtter PCM, Dobly Digital, DTS, DTS-HD-formater, ekstern lyd støtter PCM-format |
||
|
HDMI standard |
Støtte HDMI1.4, kompatibel med HDCP 2.2 |
||
|
EDID og DDC Management |
Støtt EDID manuell administrasjon og DDC kommunikasjonsfunksjon |
||
|
Oppløsning |
Støtter 36 justerbare oppløsninger, med den høyeste utgangsoppløsningen på 4096 x 2 160@ 30Hz |
||
|
Sendingsavstand |
Støtt 4K opp til 40M avstand, 1080P opp til 70M |
||
|
Andre funksjoner |
Støtter innstilling av utdataformat, hot plug og PoH ekstern strømforsyningsfunksjoner gjennom kommandoer |
||
|
Utgangssignalkort-VMC-4O-DV |
|||
|
|
|||
|
Utgangssignal |
4-veis DVI-signal |
Utgangsnivå |
TMDS 2,9V-3.3V |
|
Utgangskontakter |
Kvinnelig port DB24+5 |
Utgangsimpedans |
75Ω |
|
Strømforbruk |
6W |
||
|
konvensjonelle |
|||
|
Gevinst |
0 dB |
båndbredde |
4,95 Gbit/s |
|
Videosignal |
DVI, HDMI, VGA, C-VIDEO, YPbPr |
Maksimal tidsforsinkelse |
5nS(±1nS) |
|
Datatyper |
8 bit |
Crosstalk |
<-50dB@5MHz |
|
Oppløsning |
36 justerbare nivåer, opptil 1920×1200@60Hz |
Byttehastighet |
200ns (maks) krysstale |
|
Lydformat |
Innebygd lyd støtter PCM, Dobly Digital, DTS, DTS-HD-formater, ekstern lyd støtter PCM-format |
||
|
Samplingsfrekvens for lyd |
32K, 44.1K, 48K, 88.2K, 96K, 176.4K , 192K |
||
|
EDID og DDC Management |
Støtter Extended Display Identification (EDID) og Display Data Channel (DDC), ved bruk av DVI- og HDMI-standarder |
||
|
HDCP-administrasjon |
Støtter High-bandwidth Digital Content Protection (HDCP) og bruker DVI- og HDMI1.3-standarder |
||
|
Andre funksjoner |
Støtter innstilling av utdataformat og hot plugging gjennom kommandoer |
||
|
Utgangssignalkort-VMC-4O-HD |
|||
|
|
|||
|
Utgangssignal |
4-kanal HDMI-signal (kompatibel med DVI), 4-kanal analogt lydsignal |
Strømforbruk |
8W |
|
Utgangskontakter |
Type A 19-pin hunn, 3-pluggbar terminalblokk |
Fargedybde |
8 bit |
|
Signaltype |
HDMI, DVI-D |
båndbredde |
6,75 Gpbs |
|
temperatur |
0 grad - +50 grad |
fuktighet |
10% - 90% |
|
Oppløsning |
36 justerbare oppløsninger, opptil 1920×1200@60Hz |
||
|
Lydformat |
Innebygd lyd støtter PCM, Dobly Digital, DTS, DTS-HD-formater, ekstern lyd støtter PCM-format |
||
|
standard |
Støtte HDMI1.3, kompatibel med HDCP |
||
|
EDID og DDC Management |
Støtt EDID-læringsfunksjon og visningsdatakanal (DDC) |
||
|
Andre funksjoner |
Støtte innstilling av utdataformat gjennom instruksjoner, støtte hot plug |
||
|
Utgangssignalkort-VMC-4O-VG |
|||
|
|
|||
|
Videoutgang |
|||
|
Utgangssignal |
4-veis VGA-signal |
Brytertype |
Vertikal avstand |
|
Utgangskontakter |
15-pin D-type hunnport |
Utgangsnivå |
{{0}}.5-2.0Vp-p |
|
Utgangsimpedans |
75Ω |
Oppløsning |
36 justerbare oppløsninger, opptil 1920×1200@60Hz |
|
Signaltype |
Støtte VGA, YPBPR, C-VIDEO signalformater |
||
|
Lyd utgang |
|||
|
Utgangssignal |
4 kanaler med analoge lydsignaler |
Utgangsimpedans |
75Ω |
|
Utgangskontakter |
3-pluggbar terminalblokk |
Frekvensrespons |
20Hz-20K Hz |
|
konvensjonelle |
|||
|
Gevinst |
0 dB |
Byttehastighet |
200 ns (maks.) |
|
Crosstalk |
<-50dB@5MHz |
Strømforbruk |
6W |
|
Andre funksjoner |
Støtter innstilling av utdataformat og hot plugging gjennom kommandoer |
||
|
Utgangssignalkort-VMC-4O-AV |
|||
|
|
|||
|
Utgangssignal |
4-kanal CVBS-signal, 4-kanal analogt lydsignal |
Oppløsning |
480I og 576I to oppløsninger er justerbare |
|
Utgangskontakter |
BNC-kontakt, 3-pluggbar terminalblokk |
Utgang lydformat |
stereo |
|
Strømforbruk |
9W |
Sendingsavstand |
Mindre enn eller lik 100m (bruk ledning av høy kvalitet) |
|
konvensjonelle |
|||
|
Lydstøygulv |
-80dB |
Maksimal lydforvrengning |
2.0V |
|
Driftstemperatur |
0 grad - +50 grad |
Relativ fuktighet |
10% - 90% |
|
båndbredde |
6,75 Gbps |
Standard |
Støtte PAL- og NTSC-formater |
|
Andre funksjoner |
Støtter innstilling av utdataformat og hot plugging gjennom kommandoer |
||
|
Utgangssignalkort-VMC-4O-SD |
|||
|
|
|||
|
Utgangssignal |
4-kanals SDI-signal (hver med én SDI-sløyfeutgang) |
Utgangsnivå |
TMDS 2,9V-3.3V |
|
Utgangskontakter |
BNC-koblinger |
Utgangsimpedans |
75Ω |
|
Videosignal |
SDI, HD-SDI, 3G-SDI |
Strømforbruk |
15W |
|
Oppløsning |
7 justerbare oppløsninger, opptil 1920×1200@60Hz |
||
|
konvensjonelle |
|||
|
Fargedybde |
8&10&12bit |
Arbeidsavstand |
1080p Mindre enn eller lik 100m (bruk ledning av høy kvalitet) |
|
båndbredde |
6,75 Gbps |
Maksimal oppløsning |
1080p ved 60Hz |
|
Driftstemperatur |
0 grad - +50 grad |
Relativ fuktighet |
10% - 90% |
|
Andre funksjoner |
Støtter innstilling av utdataformat og hot plugging gjennom kommandoer |
||
|
Utgangssignalkort-VMC-4O-HV |
|||
|
|
|||
|
Utgangssignal |
2-veis HDMI-signal (kompatibelt med DVI); 2-veis VGA-signal; 4-kanal stereolydsignal |
Strømforbruk |
8W |
|
Utgangskontakter |
Type A 19-hunkontakt; 15-pin D-type hunnkontakt; 3-pluggbar terminalblokk |
||
|
Oppløsning |
36 justerbare oppløsninger, opptil 1920×1200@60Hz |
||
|
konvensjonelle |
|||
|
HDMI-port: |
|||
|
Fargedybde |
8 biter |
Signaltype |
HDMI, DVI-D |
|
båndbredde |
6,75 Gpbs |
temperatur |
0 grad - +50 grad |
|
fuktighet |
10% - 90% |
||
|
Lydformat |
Innebygd lyd støtter PCM, Dobly Digital, DTS, DTS-HD-formater, ekstern lyd støtter PCM-format |
||
|
standard |
Støtte HDMI1.3, kompatibel med HDCP |
||
|
EDID og DDC Management |
Støtte EDID-læringsfunksjon og DDC-kommunikasjonsfunksjon |
||
|
VGA-port: |
|||
|
Utgangsnivå |
{{0}}.5-2.0Vp-p |
Utgangsimpedans |
75Ω |
|
Signaltype |
VGA , YPBPR , C-VIDEO |
||
|
Brytertype |
Vertikal avstand |
Frekvensrespons |
20Hz-20K Hz |
|
Gevinst |
0 dB |
Crosstalk |
<-50dB@5MHz |
|
Byttehastighet |
200 ns (maks.) |
||
|
Båndbredde |
YPbPr: 170 MHz; C-VIDEO: 150MHz; VGA: 170MHz |
||
|
Videosignal |
VGA (RGBHV), YPbPr, S-VIDEO, C-VIDEO |
||
|
annen |
|||
|
Støtter innstilling av utdataformat og hot plugging gjennom kommandoer |
|||
|
Signal Preview Card-VMC-4P-OB |
|||
|
|
|||
|
grensesnitt |
2 RJ45-porter |
Mulighet for forhåndsvisning |
Kan forhåndsvise 4 videokilder samtidig |
|
Protokoller og standarder |
H.264-kodingsteknologi, standard RTSP-protokoll |
Strømforbruk |
15W |
|
Oppløsning |
Oppløsningen til hver kanal for videoavspilling kan nå 720p, og forhåndsvisningsoppløsningen kan endres gjennom kommandoer |
||
|
kontroll |
Støtte matrisekontroll, støtte minnefunksjon for strøm av |
||
|
IP-dekoderkort-VMC-4I-IP |
|||
|
|
|||
|
grensesnitt |
2 RJ45-porter |
Dekodingsevne |
Støtte 4*1080P@60Hz, 8*1080P@30Hz, 16*720P@30Hz dekoding |
|
Lydgrensesnitt |
Lydinngang 1/2/3/4: reservert eksternt lydgrensesnitt |
Strømforbruk |
1 3 W |
|
Oppløsning |
Støtt rtsp/rtp/rtpo TCP-tilgang |
annen |
Med strøm av minne |
|
kontroll |
Støtte onvif2.6-protokoll, støtte onvif-enhetsidentifikasjon, støtte onvif-protokollstrømtilgang, støtte onvif PTZ-kontroll |
||
|
HDMI-signal 70m HDBaseT-sender-VHBT-HD-70T |
|||
|
|
|||
|
For bruk med HDBaseT inngangskort og 4K HDBaseT inngangskort |
|||
|
gå |
1-måte HDMI |
Inngangskontakter |
Type A 19-pin hunnkontakt |
|
Produksjon |
1 -måte HDBaset |
Utgangskontakter |
RJ-45-terminaler |
|
Kontrollgrensesnitt |
1 kanal IR IN, 1 kanal IR OUT, 1 toveis RS232 |
Kontrollfunksjoner |
Støtte CEC, IR, RS232 toveis transparent overføring |
|
standard |
Kompatibel med HDCP2.2- og HDMI1.4-standardene |
Oppløsning |
Støtter opptil 3840×2160@30Hz |
|
Driftstemperatur |
0~50 grader |
fuktighet |
10% ~ 90% |
|
Maksimalt strømforbruk |
14W |
Dimensjoner (mm) |
115L x 109W x 16.2H |
|
Sendingsavstand |
1920×1080P60Hz overføringsavstand opptil 70 meter, 3840×2160@30Hz overføringsavstand opptil 40 meter |
||
|
annen |
Støtt toveis PoC-funksjon og RS232-fastvareoppgradering |
||
|
HDMI-signal 70m HDBaseT-mottaker-VHBT-HD-70R |
|||
|
|
|||
|
Bruk med HDBaseT-utgangskort, 4K HDBaseT-utgangskort |
|||
|
gå |
1 -måte HDBaset |
Inngangskontakter |
Type A 19-pin hunnkontakt |
|
Produksjon |
1-måte HDMI |
Utgangskontakter |
RJ-45-terminaler |
|
Kontrollgrensesnitt |
1 kanal IR IN, 1 kanal IR OUT, 1 toveis RS232 |
Kontrollfunksjoner |
Støtte CEC, IR, RS232 toveis transparent overføring |
|
standard |
Kompatibel med HDCP2.2- og HDMI1.4-standardene |
Oppløsning |
Støtter opptil 3840×2160@30Hz |
|
Driftstemperatur |
0~50 grader |
fuktighet |
10% ~ 90% |
|
Maksimalt strømforbruk |
14W |
Dimensjoner (mm) |
115L x 109W x 16.2H |
|
Sendingsavstand |
1920×1080P60Hz overføringsavstand opptil 70 meter, 3840×2160@30Hz overføringsavstand opptil 40 meter |
||
|
annen |
Støtt toveis PoC-funksjon og RS232-fastvareoppgradering |
||
