Ni-i-ett integrert prosessor

Ni-i-ett integrert prosessor
Detaljer:

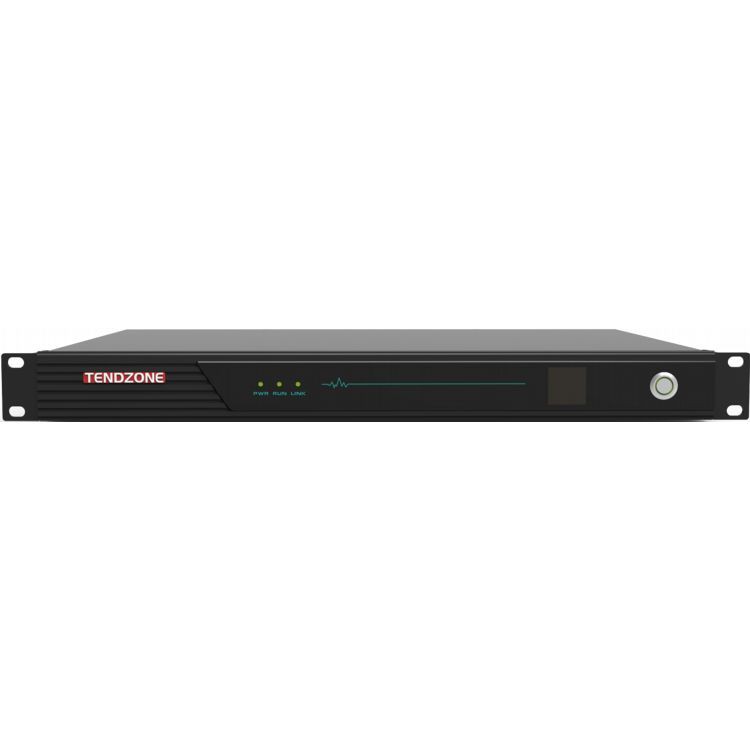

CLIMBER-1008 er den siste 9-in-1 multifunksjonelle terminalverten utviklet av Tendzone, og utnytter mange års ekspertise innen integrert produktutvikling.
Sende bookingforespørsel
Beskrivelse
Spesifikasjon
Last ned
Søknad



71

72

73


CLIMBER-1008 Oversikt



CLIMBER-1008 er den siste 9-in-1 multifunksjonelle terminalverten utviklet av Tendzone, og utnytter mange års ekspertise innen integrert produktutvikling. CLIMBER-1008 omfatter et bredt spekter av funksjoner, inkludert: Perifer miljøkontroll, Video Matrix Switching, Audio Processor, Power forsterker, PoE-bryter, Remote Video Conferencing, Lokalt opptak og kringkasting, Sentralisert berøringskontroll, Distribuert systeminn- og utgangskodeker ,IPC Access etc. Disse funksjonene gjør CLIMBER-1008 til en ideell løsning for multimediakonferanserom, smarte klasserom, forelesningssaler og multifunksjonelle lokaler. Den støtter ulike operasjonsscenarier, slik at brukere kan gjennomføre lokale møter, eksterne konferanser, direktesendinger, treningsøkter, veiledning og undervisning.

CLIMBER-1008 kan operere uavhengig over et nettverk, intelligent grensesnitt med et bredt spekter av audio- og video-multimediautstyr, samt miljøkontroller. Denne utformingen sparer ikke bare utstyrsplass, men gir også brukere ulike praktiske og intuitive operative grensesnitt.

CLIMBER-1008-serien er drevet av en ny generasjon mediebehandlingsbrikker som forbedrer prosesseringsevnene betydelig, og støtter H.265 4K@60 videokodeker. Denne fremgangen sikrer forbedret bilde- og lydkvalitet, og leverer en høyoppløselig opplevelse for brukerne.




Funksjoner



Smart sentralisert kontroll:

  • Integrert kontroll av multimedieutstyr, gjennom konferansen nettbrett for å oppnå sin egen lyd og video, videokonferanser, opptak og kringkasting, tredjeparts periferiutstyr enhetlig ledelse;
  • Med felles sentrale kontrollgrensesnitt som RS232/485/IR/IO/RELEY.
  • Støtter Zigbee IoT-protokollkontroll.
  • Støtter toveis kontroll gjennom en enkelt seriell kobling.
  • Kombinerer kablet kontroll med trådløs IoT-kontroll for å forhindre forstyrrelser og frakobling fra skjermen.



Høy definisjon4K videomatrise

  • 4 i 2 ut 4K60 HD sømløs bytte videomatrise
  • Støtt en rekke sceneapplikasjoner, for eksempel: multimediakonferanserom, multimediaklasserom og andre scener,
  • støtte lokal sentralisert kontroll, display, lydforsterkning og andre behov
  • Støtter kodek-teknologien til Multimedia Information Distributed Interactive System-plattformen (MIDIS) og brukes som en distribuert enkelt input/output-grensesnittmaskin;



Digital lydprosessor

  • 8-inn-4-ut fullverdig lydgrensesnitt, innebygd nettverkslyd og HDMI-lyd,
  • Innebygd 5A-lydalgoritme som effektivt eliminerer etterklang og støy i klasseromsmiljøer.
  • Innebygd digital forsterker med en merkeeffekt på 2*100W.



Videokonferanse:

  • Videokonferanseterminal med lokal opptaks- og avspillingsfunksjon
  • Støtter eksterne interaktive SIP-anrop, og oppfyller kravene til ekstern lyd og video toveis interaksjon
  • valgfri innebygd multi-party interaktiv autorisasjon, støtte tilgang til standard protokoll tredjeparts videokonferanseplattform;



POE nettverkssvitsj:

  • Støtte IPC-strømforsyning, bilde og kontroll med én linje,
  • støtte TCP/UDP nettverkskontroll tredjeparts enheter,
  • kan gi API-grensesnitt dokumenter;



Lokalt opptak og avspilling:

  • Støtter opptak av 4 til 6 lokale videostrømmer, møteopptak og videolagring.



Inn-/utgangsgrensesnitt:

  • støtte tilgang til multimedia-distribuert interaktivt system for distribuert planleggingskommando;



IPC-tilgang:

  • Støtte 12 IPC-videotilgang, og for lokal utgang, opptak, etc.



Stabilog pålitelig

  • Det innebygde Linux-systemet brukes, fri for virusangrep.
  • Verten vedtar bærerkvalitetsstrukturdesign, produktet er stabilt og pålitelig, egnet for 7 * 24 timer lang drift.
  • Enheten kan installeres i et 1U-skap eller uavhengig. LCD-skjermen på frontpanelet vises
  • To strømbrytere, en hard strømbryter og en myk strømbryter, kan fungere sammen for å gjøre det mulig for enheten å gå inn i vente- eller hvilemodus.



Bakpanelbilde:



(1) Vertsstrømforsyning ( 2 ) Vertsstrømbryter ( 3 ) Gigabit Ethernet-porter * 6 (hvorav 4 er POE) (4) IR infrarødt grensesnitt * 2 (5) RS-232/485-grensesnitt * {{ 10}} RS232/485 feilsøking * 1 ( 6 ) R ELAY-kontrollport * 2 (spenning og strøm: 12V/ikke mer enn 1A ) ( 7 ) I/O-grensesnitt*2 (spenning og strøm: 12V/ikke mer enn 1A) (8) USB Type-A *2, USB Type-B*1 (9) HDMI-utgangsport*2 ( 10 ) HDMI-inngangsport *4 ( 11 ) Forsterkerterminaler * 2 par ( 12 ) L/R Phoenix-terminal stereoutgang * 2 (13) MIC/LINE-inngangsport * 8



74





Populære tags: ni-i-ett integrert prosessor, Kina ni-i-ett integrert prosessor produsenter, leverandører, fabrikk


SPESIFIKASJONER



prosjekt

KLATTER-1008

Trygg og stabil

Vedtar systemarkitektur av industriell kvalitet, utviklet basert på LINUX-system, virusfri

Datagrensesnitt

2 USB Type-A, 1 USB Type-B

Nettverkskamera

12 lokale nettverkskameraer, 4 nettverksvideresendinger

Videokodek

Støtter opptil 4K60 videokoding og dekoding; støtter opptil 4 kanaler med 1080P60-koding og opptil 4 kanaler med 1080P@60-dekoding; eller 8 kanaler med 1080P@30-koding og 8 kanaler med 1080P@30-dekoding;

Lyd- og videoprotokoll

Lyd støtter G.711, G.722, G722.1, G722.1C, AAC, og støtter dekoding av lydkodestrømmer

Video støtter H.264HP , MP, BP, H265MP

Displayterminal

Innebygd videodelingsfunksjon, som kan realisere enkel skjerm/bilde-i-bilde/bilde-ut-bildesyntese, undertekstoverlegg, terminalnavnoverlegg og stasjonslogovisning i enkelt, dobbel, tre, fire, fem, seks, syv, åtte, ni, ti, tretten og seksten delte skjermer

kontrollpanel

Støtter en rekke kontrollpaneler, valgfri 10.1-tommers kablet Android-berøringsskjerm (standard uten veggfeste, ingen POE-støtte), 10.1-nettverk PoE-berøringsskjerm på stasjonær PC, 10.{{5 }}tommers nettverk PoE veggmontert berøringsskjerm (standard med veggmontert bunnboks)

Codec rate

Maksimalt 16 kanaler med 1080P-kodek, 512Kbps~16Mbps per kanal

Lydinngang

8-veis Phoenix-terminalinngang (støtter 48V phantom power MIC-inngang eller line-in-lineær inngang), 4--veis HDMI-innebygd lydinngang

Lyd utgang

4-way line out lydutgang (eller 2 par L/R Phoenix terminal stereoutgang), 2-veis 100W@8 ohm digital forsterkerutgang (eller 2-veis 150W@4 ohm digital forsterkerutgang) , 2-veis HDMI innebygd lydutgang ; støtter volumjustering, lyd støtter synkronisering og miksing

Videoinngang

4 HDMI-inngangsgrensesnitt, 16 IP-nettverkskamerainnganger; HDMI IN1 og HDMI IN3 støtter inngang med en maksimal oppløsning på 4K30, og HDMI IN2 og HDMI IN4 støtter inngang med en maksimal oppløsning på 1920*1080@60;

Videoutgang

2 HDMI-utgangsgrensesnitt, HDMI OUT1 og HDMI OUT2 støtter maksimal oppløsning 4K30-utgang;

Lydbehandling

Støtter automatisk ekkokansellering (AEC), automatisk forsterkningskontroll (AGC), automatisk støykansellering/undertrykkelse (ANC/ANS), automatisk tilbakemeldingskansellering (AFC), blandematrise (AM), pakketapskompensasjon (PLC)

Videobehandling

Støtter tilpasning av videooppløsning, veksling, tildeling, skjermdeling, visning av rullende undertekstoverlegg, terminalnavnoverlegg, stasjonslogovisning og justering av bildeparametere; undertittel og terminalnavnoverlegg støtter vilkårlig posisjonsjustering; stasjonslogoen støtter øvre venstre, øvre høyre, nedre venstre og nedre høyre posisjonsjustering, og støtter justering av gjennomsiktighetsvisning;

Kommunikasjonsprotokoll

SIP, BFCP dual stream , H.323, H.239 , E.164, H.245, NAT, H.225, Q.931 , RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS;

Nettverksgrensesnitt

1 WAN-port, 5 LAN-porter; eller angi at 6 nettverksporter skal være fullstendig tilkoblet; 4 av nettverksportene støtter PoE-strømforsyning;

Merk: Hvis du trenger å koble til en tredjeparts PoE-svitsj, anbefaler vi at du bruker en nettverksport som ikke støtter PoE for å koble til den andre partens PoE-svitsj for å sikre at en av nettverksportene ikke gir ekstern PoE-strøm . Prøv å ikke koble direkte til hverandre ved hjelp av PoE-grensesnitt.

Blandefunksjon

Støtter lokal lyd, innebygd HDMI-lyd og ekstern lyd RTSP-nettverkstilgangsstrømmer som kommer inn i mikseren, og kan dynamisk velge miksing

Sentral kontroll

Ett-trykks sentralkontroll: byttesystem, juster utgangsvolum, bytt signalkilde, kamerakontroll, opptaks- og kringkastingskontroll, fjernanrop, miljøkontroll, etc.

Grensesnitt for miljøkontroll

3-veis RS-232/485-grensesnitt, 1*RS232/RS485 DEBUG , 2-veis RELÆ, 2-veis I/O, 2-veis infrarød IR

Videokonferanse

Støtte H.323 punkt-til-punkt videokonferansesamtaler og ekstra strømsending;

Støtte SIP punkt-til-punkt videokonferansesamtaler og ekstra strømsending;

En enkelt maskin støtter maksimalt 6-partskonferanser (via SIP/H.323-protokollen), støtter oppretting av flere konferansemaler, støtter planlagte konferanser og innkaller automatisk til konferanser i henhold til det planlagte tidspunktet; du kan invitere nye terminaler til å bli med på konferansen under konferansen, eller sparke en terminal ut av konferansen; du kan dempe / slå på alle arenaer, eller dempe / slå på alle arenaer med ett klikk;

Ved bruk av H.323-protokollen støttes GK-registrering og samtaler kan foretas via korte numre;

Ved bruk av SIP-protokollen støttes SIP-registrering og samtaler kan foretas via korte numre;

Under videokonferansen støtter den kryptert overføring av lyd og video, punkt-til-punkt samtalekryptering og flerparts videokonferansesamtalekryptering for å forhindre at lyd og video avlyttes under hele konferansen;

Skyv strøm

Støtt streaming til ikke mindre enn 8 forskjellige live streaming-plattformer samtidig

Live streaming

Støtter opptil 10-kanals multicast, direktesending og on-demand

Opptaksfunksjon

Støtter brukes som opptaks- og kringkastingsdistribusjonsterminal og klient, med maksimalt 4 lokale opptaksstrømmer (eller opptak av 1 4K-bilde ), opptaks- og kringkastingsfilformatet er MP4 , støtter automatisk kopiering av USB-flash-stasjoner, tvungen oppgradering av USB-flashstasjonssystem og gjenoppretting av innledende konfigurasjon, støtter håndtering av opptak av filinnhold (last ned/eksport/rediger/slett)

Distribuerte systemer

Den kan brukes som en inngangs- og utgangsgrensesnittmaskin for et distribuert system, og støtter tilgang til et distribuert system for å møte behovene til ulike klienter (som Android-klient, IOS-klient, Hongmeng-klient, WINDOWS-klient, Kylin-klient, etc. ) for visuell kontroll og distribuert skjermvisning; den støtter matching med distribuerte multimediakontrollsystemer, støtter enhetskontroll gjennom visuell forhåndsvisning av bilder, støtter bruk som en distribuert nodeterminal og realiserer sammenkobling mellom enheter

Distribuert systemstøtte

Når den brukes med et distribuert system, støtter den hyperkonvergerte skynoden utvidelse av lyd-, video- og kontrollinn- og utgangskanaler i forbindelse med inngangsgrensesnittmaskinen og utgangsgrensesnittmaskinen. HDMI-grensesnittinngangsbildet til den hyperkonvergerte skynoden kan sendes direkte ut til utgangsgrensesnittmaskinen gjennom nettverket for skjøteutgang på stor skjerm. Inngangsgrensesnittmaskinbildet kan også sendes direkte ut til HDMI-grensesnittet til den hyperkonvergerte skynoden gjennom nettverksoverføring. Hvert HDMI-utgangsgrensesnitt støtter flere skjermkombinasjoner (dvs. skjermdelingsfunksjon).

Intern harddisk

Standard 2TB 3.5-tommers overvåkingskvalitetsharddisk, kan utvides til en 12TB mobil harddisk via USB

Nettverkskommunikasjon

Støtte 4 -kanallydmiksing og avspilling, støtte nettverksdvale og vekking, ett-trykks systembryter

Vedlikeholdsfunksjon

Støtter administrasjon av webgrensesnitt, gir rask konfigurasjon av enhetsporter, støtter endring av nettportpassord, endring av IP-adresse, tilbakestilling av fabrikk, programvareoppgradering, indikatorlys, infrarød læring, loggadministrasjon, seriell portfeilsøking, fjernfeilsøking av Telnet, fjerndrift og vedlikeholdsadministrasjon

Installasjon

1 U telekommunikasjonsstandard skapinstallasjon, det anbefales å installere det nært perifert utstyr for å redusere ledningsarbeid

Enhetsstørrelse

Produktstørrelse: bredde*høyde*dybde4 36,8 mm* 45 mm* 318 mm

Pakkestørrelse: bredde*høyde*dybde 560 mm *135 mm *408 mm

Vekt av utstyr

Bruttovekt 7,2 kg (inkludert emballasjematerialer)

Inngangsspenning og strøm

AC100~240V/50~60Hz

Enhetens strømforbruk

Uten ekstern høyttalerutgang og POE-drevet enhet: Typisk strømforbrukproduct-8-2040W

Når to eksterne høyttalere og en ekstern POE-drevet enhet er tilkoblet: Full belastning strømforbrukproduct-8-20340 W

Driftstemperatur

0~45 grader fungerer

Fuktighet Høyde

10 % til 90 %, høyde mindre enn eller lik 5000 meter
