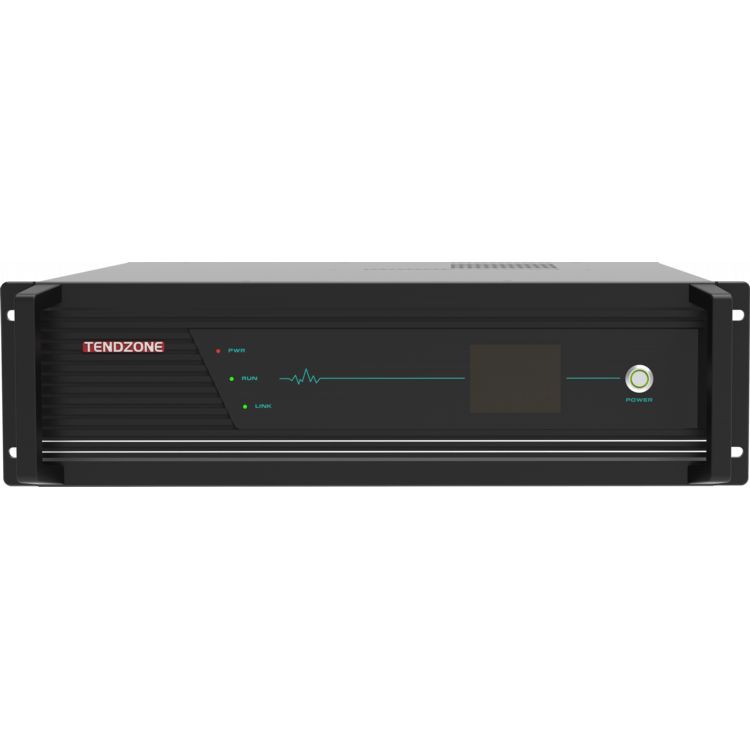

CLIMBER-2009 Oversikt
CLIMBER-2009-serien er en toppmoderne 13-i-1 multifunksjonell terminalvert utviklet av Dongwei, som utnytter mange års erfaring innen integrert produktutvikling. Den integrerer avanserte teknologier som lydalgoritmer, videokodeker, sentralisert kontroll, mediebehandling og fjernkommunikasjon, drevet av innenlandske kjerneprosessorer. Denne terminalen har en fleksibel plug-in kortdesign (chassis + kort), og tilbyr tilpassbare alternativer for å passe ulike scenarier. CLIMBER-2009 er ideell for multimediakonferanserom, smarte klasserom, forelesningssaler, multifunksjonelle saler, mobile kommandosentraler og mer. Den støtter en rekke applikasjoner som lokale og eksterne møter, direktesendinger, opplæring, tilsyn og mobilkommando. Med en ny generasjon mediebehandlingsbrikker støtter systemet H.265 4K videokodek, som forbedrer bilde og lyd kvalitet for en overlegen opplevelse. Den har også forbedret ytelse innen kompatibilitet, nettverkstilpasning, forsinkelse, anti-pakketap og multi-screen-behandling, noe som gjør den til en allsidig løsning for bransjer som myndigheter, bedrifter, offentlig sikkerhet, utdanning, helsetjenester og mer.
Funksjoner
OPS datamaskin:
- Innebygd OPS-datamaskin, Oppfyller kontorkrav og kan installere kontorprogramvare, for eksempel Tencent Meeting, for programvarebaserte videokonferanser.
- Tilpassbart OPS-kort med integrerte datamaskinalternativer (opptil Intel i5, 16 GB RAM, 512 GB SSD).
Smart sentralisert kontroll:
- Integrert kontroll av multimedieutstyr via konferansenettbrettet, som muliggjør enhetlig administrasjon av lyd og video, videokonferanser, opptak, kringkasting og eksterne enheter fra tredjeparter.
- Støtter vanlige sentrale kontrollgrensesnitt som RS232/485/IR/IO/RELAY for enkel integrasjon med andre enheter.
- Støtter Zigbee IoT-protokoll for ytterligere kontrollalternativer.
- Toveis kontroll over en enkelt seriell kobling for forenklet systemadministrasjon.
- Kombinerer kablet kontroll med trådløs IoT-kontroll for å sikre stabil drift og forhindre forstyrrelser.
High Definition 4K Video Matrix:
- 8-inn-8-ut 4K60 HD sømløs videomatrise med full fleksibilitet for flere skjermkonfigurasjoner.
- Støtter ulike scenarier som multimediakonferanserom, multimediaklasserom og kommandosentraler.
- Forenkler lokal sentralisert kontroll, display, lydforsterkning og andre krav.
- Støtter Multimedia Information Distributed Interactive System (MIDIS) kodekteknologi, som fungerer som et distribuert inngangs-/utgangsgrensesnitt.
Digital lydprosessor:
- 8-inn-4-ut fullverdig lydgrensesnitt, inkludert innebygd nettverkslyd og HDMI-lydstøtte.
- Integrert 5A lydalgoritme som reduserer etterklang og støy, ideell for klasserom og konferanserom.
- Innebygd digital forsterker med 4×100W nominell effekt for klar, kraftig lydytelse.
Videokonferanser:
- Lokal opptaks- og avspillingsfunksjonalitet for videokonferanser.
- Støtter eksterne interaktive SIP-anrop, som muliggjør toveis lyd- og videokommunikasjon for eksternt samarbeid.
- Valgfri flerparts interaktiv autorisasjon for sømløs integrasjon med tredjeparts videokonferanseplattformer, som støtter standardprotokoller.
Trådløs mikrofon:
- UHF-mottakervert, støtter trådløs håndholdt mikrofontilgang, for lokal lydforsterkning, konferanseopptak, videokonferansetaleforsterkning;
Hånd-i-hånd mikrofon:
- Støtter tilkobling av Hand-in-Hand digitale mikrofoner, med maksimalt 20 mikrofoner på en enkelt kjede. Dual-chain loop-tilkobling gir mulighet for opptil 20 mikrofoner.
Trådløs skjermprojeksjon:
- Støtte viser skrivebordsbildet til en bærbar enhet, smarttelefon eller nettbrett trådløst på en skjerm ved hjelp av en liten dongle eller skjermprojeksjonsklient.
POE nettverkssvitsj:
- Støtter IPC-strømforsyning, bilde og kontroll over en enkelt kabel, noe som forenkler kabling og installasjon.
- TCP/UDP-nettverkskontroll for tredjepartsenheter, forbedrer systemintegrasjonen.
- Gir API-grensesnittdokumentasjon for tilpassede integrasjoner.
Lokalt opptak og avspilling:
- Støtter lokalt opptak av 4 til 6 videostrømmer, noe som muliggjør enkel videolagring og tilgang.
- Ideell for møteopptak, direktesending av arrangementer og treningsøkter.
Inn-/utgangsgrensesnitt:
- Støtter integrasjon med multimedia-distribuerte interaktive systemer for distribuert planlegging og kommando.
- Gir flere I/O-alternativer for fleksibel systemtilkobling og administrasjon.
IPC-tilgang:
- Støtter opptil 16 IPC-videoinnganger, med mulighet til å håndtere lokal utgang og opptak.
- Ideell for miljøer som krever videoovervåking og overvåkingsintegrasjon.
Stabil og pålitelig:
- Bygget på et innebygd Linux-system, som sikrer immunitet mot virus og gir et sikkert driftsmiljø.
- Carrier-grade strukturdesign for 24/7 kontinuerlig drift, noe som gjør systemet svært pålitelig og egnet for virksomhetskritiske applikasjoner.
- Enheten kan installeres i standard skap eller brukes uavhengig, og tilbyr fleksible installasjonsmuligheter.
- Frontpanel LCD for enkel overvåking og statusoppdateringer.
- Doble strømbrytere (hard power og soft power) for sømløs drift og system standby/vekke-funksjonalitet.
Plug-in kortdesign:
- Fullt modulært med uttakbare plug-in-kort for enkelt vedlikehold og tilpasning. Systemet støtter et bredt spekter av input/output-alternativer og periferintegrasjon.

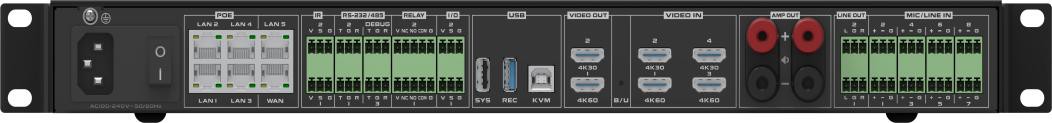

Bakpanelet på den fullt utstyrte maskinen:
(1) Vertsstrømbryter ( 2 ) Vertsstrømforsyning (3) OPS-datamaskin ( 4 ) Lydkort (LYD-kort, standardkonfigurasjon inkluderer hånd-i-hånd talende vertsmodul DIGIT MIC, valgfri hånd-i-hånd talemikrofon) ( 5) Hovedkontrollkort (MAIN-kort) (6) Trådløst projeksjonskort (CAST-kort) (7) UHF trådløst mikrofonkort (MIC-kort) (8) Fire-kanals HDMI-utgangskort (to spor, OUT B og OUT A) (9) Fire-kanals HDMI-inngangskort (to spor, IN B og IN A)
Populære tags: tretten-i-en integrert prosessor, Kina tretten-i-en integrert prosessor produsenter, leverandører, fabrikk
SPESIFIKASJONER
|
prosjekt |
Spesifikasjoner |
|
Trygg og stabil |
Vedtar systemarkitektur av industriell kvalitet, utviklet basert på innebygd system, fri for virusinntrenging |
|
Datagrensesnitt |
2 USB Type-A, 1 USB Type-B |
|
Nettverkskamera |
16 lokale nettverkskameraer, 8 nettverkslyd- og videovideresending |
|
Videokodek |
Opptil 4 kanaler med 1080P60-koding, opptil 4 kanaler med 1080P@60-dekoding, eller 8 kanaler med 1080P@30-koding og 8 kanaler med 1080P@30-dekoding; |
|
Lyd- og videoprotokoll |
Lyd støtter G.711, G.722, G722.1, G722.1C, AAC, støtter dekoding av lydkodestrømmer ; støtter koding av 8-kanaluavhengige lydkodestrømmer, støtter uavhengig lydopptak og lagring; Video støtter H.264HP , MP, BP, H265MP ; |
|
Displayterminal |
Innebygd videodelingsfunksjon, som kan realisere enkel-skjerm/bilde-i-bilde/bilde-ut-bilde-syntese slik som enkeltskjermsdeling, dobbelskjermdeling, treskjermsdeling, fireskjermsdeling, fem- delt skjerm, delt seks skjermer, delt syv skjermer, delt åtte skjermer, delt ni skjermer, delt ti skjermer, delt tretten skjermer og delt seksten skjermer; opptil fire grupper med uavhengig multi-screen syntesevisning, som støtter 2K/4K skjermutgang; |
|
kontrollpanel |
Støtter en rekke kontrollpaneler, valgfri 10.1-tommers kablet Android-berøringsskjerm (standard uten veggfeste, ingen POE-støtte), 10.1-nettverk PoE-berøringsskjerm på stasjonær PC, 10.{{5 }}tommers nettverk PoE innebygd vegg berøringsskjerm (standard innebygd vegg bunnboks), 4-tommer nettverk PoE versjon 86 boks berøringsskjerm |
|
Codec rate |
Maksimalt 16 kanaler med 1080P-kodek, 512Kbps~16Mbps per kanal |
|
Lydinngang |
8-veis Phoenix-terminalinngang (støtter 48V phantom power MIC-inngang eller line in lineær inngang), 8 -veis HDMI innebygd lydinngang, 16-veis RTSP-lyd, 2-veis DSP lyd , 1-veis OPS lydinngang, 1-veis trådløs skjermprojeksjon lydinngang, 1-veis trådløs talemodul lydinngang, hånd-i-hånd digitalt lydtalesystem digitalt mikrofontilgang (DIGIT MIC nettverksport, støtter 2 hånd-i-hånd digital mikrofonkoblingstilgang) |
|
Lyd utgang |
4-vei linje ut lydutgang, 4-veis 200W@8 ohm digital forsterkerutgang, 8 -veis HDMI innebygd lydutgang, 10-veis DSP, 1-veis OPS utgang ; støtter volumjustering, lyd støtter synkronisering og miksing |
|
Videoinngang |
8- kanal 4K HDMI-inngangsgrensesnitt , 16-kanal IP-nettverkskamerainngang, 1-kanal intern OPS-inngang, 1-kanal intern trådløs skjermprojeksjonsinngang |
|
Videoutgang |
8- kanal 4K HDMI-utgangsgrensesnitt , 8-kanal RTMP-strømming, 1-kanal intern OPS-utgang, støtte HDMI-utgang for lydfølging |
|
Lydbehandling |
Støtter automatisk ekkokansellering (AEC), automatisk forsterkningskontroll (AGC), automatisk støykansellering/undertrykkelse (ANC/ANS), automatisk tilbakemeldingskansellering (AFC), blandematrise (AM), pakketapskompensasjon (PLC) |
|
Videobehandling |
Støtt tilpasning av videooppløsning, veksling, tildeling, skjermdeling, undertekstoverlegg og justering av bildeparameter |
|
Kommunikasjonsprotokoll |
SIP, BFCP dual stream , H.323, H.239 , E.164, H.245, NAT, H.225, Q.931 , RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS; |
|
Nettverksgrensesnitt |
2 WAN-porter, 6 LAN-porter; eller sett 8 nettverksporter til å være fullstendig tilkoblet; 4 av nettverksportene støtter PoE-strømforsyning; |
|
Blandefunksjon |
Støtter lokal lyd, innebygd HDMI-lyd og ekstern lyd RTSP-nettverkstilgangsstrømmer for å gå inn i mikseren, og kan dynamisk velge miksing; støtter også innebygd OPS-lydinngang, innebygd trådløs skjermprojeksjonslydinngang og innebygd lydinngang for trådløs talemodul for å gå inn i mikseren; |
|
Sentral kontroll |
Ett-trykks sentralkontroll: byttesystem, juster utgangsvolum, bytt signalkilde, kamerakontroll, opptaks- og kringkastingskontroll, fjernanrop, miljøkontroll, etc. |
|
Grensesnitt for miljøkontroll |
3-veis RS-232/485-grensesnitt, 1*RS232/RS485 DEBUG, 2-veis RELÆ (med 12V ekstern strømforsyning), 2-veis I/O, {{ 9}}veis infrarød IR |
|
Videokonferanse |
Støtte H.323 punkt-til-punkt videokonferansesamtaler og ekstra strømsending; Støtte SIP punkt-til-punkt videokonferansesamtaler og ekstra strømsending; En enkelt maskin støtter maksimalt 6-festkonferanser (via SIP-protokoll), støtter oppretting av flere konferansemaler, støtter planlagte konferanser og innkaller automatisk til konferanser i henhold til planlagt tid; du kan invitere nye terminaler til å bli med på konferansen under konferansen, eller sparke en terminal ut av konferansen; du kan dempe / slå på alle arenaer, eller dempe / slå på alle arenaer med ett klikk; Ved bruk av H.323-protokollen støttes GK-registrering og samtaler kan foretas via korte numre; Ved bruk av SIP-protokollen støttes SIP-registrering og samtaler kan foretas via korte numre; Under videokonferansen støtter den kryptert overføring av lyd og video, punkt-til-punkt samtalekryptering og flerparts videokonferansesamtalekryptering for å forhindre at lyd og video avlyttes under hele konferansen; |
|
Live streaming funksjon |
Støtter opptil 10-kanals multicast, direktesending og on-demand |
|
Opptaksfunksjon |
Støtter å brukes som en opptaks- og kringkastingsdistribusjonsterminal og klient, støtter opptak av 6 kanaler med lyd og video samtidig; støtter syntetisering av 1 4K multi-screen opptak (dvs. 1 kanal med 4K syntetisert virtuell skjerm, syntetisert av flere kanaler på 1920*1080 skjermer; støtter ikke 4K HDMI eller IPC inngangskildeopptak) ; filformatet for opptak og kringkasting er MP4, støtter innstilling av automatisk/manuell kopi av USB-disk, tvungen oppgradering av USB-disksystem og gjenoppretting av initialiseringskonfigurasjon, støtter USB CD-brenning, støtter håndtering av opptak av filinnhold (last ned/eksport/rediger/slett) |
|
Intern harddisk |
Standard 2TB 3.5-tommers overvåkingskvalitetsharddisk, støtter opptil 16TB harddisk (enkelt diskspor); Støtter doble harddiskspor og støtter intern installasjon av to harddisker i overvåkingsgrad; Støtt ekstern harddiskutvidelse via USB; |
|
Energisparing og miljøvern |
Støtt nettverkssøvn og vekking, ett-trykks systembryter |
|
Vedlikeholdsfunksjon |
Støtter administrasjon av webgrensesnitt, gir rask konfigurasjon av enhetsporter, støtter endring av nettportpassord, endring av IP-adresse, tilbakestilling av fabrikk, programvareoppgradering, indikatorlys, infrarød læring, loggadministrasjon, seriell portfeilsøking, fjernfeilsøking av Telnet, fjerndrift og vedlikeholdsadministrasjon |
|
Innebygd OPS datamaskin |
Fusion OPS datamaskin, 16G minne, 512G harddisk |
|
Innebygd trådløs skjermprojeksjonsfunksjon |
Støtt skjermprojeksjon med ett klikk med trådløs skjermprojeksjonssender, støtte skjermprojeksjon med bærbar terminal PC/mobiltelefon/PAD-klient, støtte ekstern antenne for å utvide mottakssignalet |
|
Innebygd trådløs talemodul |
Støtter å snakke med to mikrofoner samtidig, støtter trådløs håndholdt mikrofon/halsbånd/headset-sender; støtter ekstern antenne for å utvide mottakssignalet |
|
Installasjon |
3 U telestandard skapinstallasjon |
|
Enhetsstørrelse |
Produktstørrelse: bredde* dybde * høyde 437 mm* 442 mm* 132,5 mm (inkludert håndtak) Produktstørrelse: bredde* dybde * høyde 437 mm* 410 mm* 132,5 mm (ekskl. håndtak) |
|
Inngangsspenning og strøm |
AC100~240V/50~60Hz |
|
Enhetens strømforbruk |
Typisk strømforbruk |
|
Vekt av utstyr |
Nettovekt av hele maskinen er 14,6 kg, bruttovekt er 16 kg |
|
Driftstemperatur |
0~45 grader fungerer |
|
Fuktighet Høyde |
10 % til 90 %, høyde mindre enn eller lik 5000 meter |
|
Vertschassis (hovedkontrollkort og lydkort er standard, andre kort er valgfrie) |
|
|
|
|
|
Verts chassis |
Standard innebygd hovedkontrollkort (MAIN-kort) og lydkort (AUDIO-kort) |
|
Hovedkontrollkort (MAIN-kort) |
Inkluderer 8 Gigabit Ethernet-porter (inkludert 4 POE), 3 RS-232/485-porter, 1*RS232/RS485 DEBUG, 2 RELÆ-porter, 2 I/O-porter, 2 infrarøde IR-porter, 2 USB Type-A-porter , 1 USB Type-B-port |
|
Lydkort (lydkort) |
Hand-in-Hand digitalt høyttalersystem, støtter 2 Hand-in-Hand digital mikrofonkoblingstilgang (DIGIT MIC nettverksport), 8-veis Phoenix-terminal MIC/LINE-inngang (støtter 48V fantomstrøm MIC-inngang eller linjeinngang lineær inngang), 4-veis Phoenix terminal line audio LINE OUT utgang, 4-veis digital effektforsterker utgang (4x200W@8Ω) |
50W; full belastning strømforbruk
750W
|
Vertschassiset kan utstyres med valgfrie brett som følger: |
|
|
Fire-kanals HDMI-inngangskort CR-4I-HDMI |
|
|
|
|
|
Type brett |
Ett kort fire-kanals HDMI-inngangskort, installert i verten for levering |
|
Vertstilpasning |
En enkelt vert støtter opptil 2 HDMI-inngangskort |
|
Inngangssignal |
4-kanal HDMI-signal, støtter innebygd lydsignalinngang |
|
Inngangskontakter |
Type A 19-pin hunnkontakt |
|
Signaltype |
HDMI, DVI-D, automatisk identifikasjon av inngangssignaler |
|
Oppløsning |
Maksimal inngangsoppløsning 4K30 |
|
Lydformat |
Støtte PCM-format |
|
standard |
Støtter HDMI 2.0 |
|
EDID-administrasjon |
Støtte EDID-import |
|
Andre funksjoner |
Støtte tegnoverleggsfunksjon |
|
Fireveis HDMI-utgangskort CR-4O-HDMI |
|
|
|
|
|
Type brett |
Ett kort fire-kanals HDMI-utgangskort, installert i verten for levering |
|
Vertstilpasning |
En enkelt vert støtter opptil 2 HDMI-utgangskort |
|
Utgangssignal |
4-kanal HDMI-signal, støtter innebygd lydsignalutgang |
|
Inngangskontakter |
Type A 19-pin hunnkontakt |
|
Signaltype |
HDMI, DVI-D |
|
Oppløsning |
Maksimal utgangsoppløsning 4K30 |
|
standard |
Støtter HDMI 2.0 |
|
Andre funksjoner |
Støtte konfigurerbart utdataformat |
|
OPS Board CR-OPS-WIN |
|
|
|
|
|
Type brett |
OPS-kort, lastet inn i verten for levering, standardkonfigurasjon integrert OPS 11. generasjons datamaskin OPS-I5A11-16-512 (16G+512G), forhåndsinstallert Windows 11 Professional-operativsystem; (spesifikk konfigurasjon er avhengig av levering) |
|
Vertstilpasning |
En enkelt vert støtter opptil 1 OPS-kort |
|
OPS ytelse (Spesifikk konfigurasjon er avhengig av levering) |
1. Seks kjerner og tolv tråder; 2. Hovedfrekvens 2,7GHz-4.6GHz; 3. Buffernivå 3 12MB; 4. Hovedkortkonfigurasjon: I5 11500; 5. Grafikkort: Intel HD Graphics 750; 6. Oppløsning 5K60HZ; 7. Grunnfrekvens: 350MHz; 8. Dynamisk frekvens: 1,3GHz; 9. CPU strømforbruk: 65W; 10. Normalt arbeidskraftforbruk: 85W; 11. Maksimalt strømforbruk: 120W; |
|
Trådløst skjermprojeksjonskort og skjermprojeksjonsenhet CR-VIA-CAST |
|
|
|
|
|
Type brett |
Det trådløse skjermprojeksjonsmottaksmodulkortet er installert i verten for levering; det trådløse skjermprojeksjonsmottaksmodulkortet leveres som standard med en WIFI en-tasts skjermsender pigtail VIA-T8; den leveres som standard med 2 korte stangantenner, 2 antenneforlengelseskabler og 2 sugekopper for å forhindre at kabinettet skjermer det trådløse skjermprojeksjonssignalet; |
|
Vertstilpasning |
En enkelt vert støtter opptil 1 trådløst skjermprojeksjonsmottaksmodulkort |
|
Trådløs projeksjonsytelse |
1. Wi-Fi-modul: 5GHz/2,4GHz 2. Wi-Fi-båndbredde: 867MHz 3. Oppstartstid:<15s 4. Skjermprojeksjonsresponstid: Mindre enn eller lik 3s 5. Preemption responstid: Mindre enn eller lik 2s 6. Støttesystem: Windows / Mac OS / IOS / Android 7. Driftsmodus: plug and play, ett-klikks skjermprojeksjon 8. Paringsmetode: Sett inn USB-porten på mottakeren for å automatisk pare 9. Overføringsoppløsning: 1920 x 1080 10. Bildehastighet: 30fps og lavere 11. Strømforsyningsgrensesnitt: USB2.0, USB3.0 12. Videooverføringsgrensesnitt: USB2.0, USB3.0 13. Touch-tilbakemelding: 10 poeng @Windows/Mac OS |
|
Trådløst mikrofonkort og håndholdt mikrofon CR-MD-MIC |
|
|
|
|
|
Type brett |
UHF trådløs talemottaksmodulkort, installert i verten for levering; UHF trådløst talemottaksmodulkort leveres med 2 trådløse håndholdte mikrofoner MD-13; leveres med 2 korte stangantenner, 2 antenneforlengelseskabler og 2 sugekopper for å forhindre at kabinettet skjermer det trådløse projeksjonssignalet; |
|
Vertstilpasning |
En enkelt vert støtter opptil 1 UHF trådløst talemottaksmodulkort |
|
UHF trådløst høyttalerbord ytelse |
Parametere for trådløs mikrofonmottakskort: 1. Synlig båndområde: 470-960MHz (avhengig av regionen); 2. Lydrespons: 20 Hz-18 kHz; 3. Total harmonisk forvrengning:<1% (@AF1 KHz, RF46 dBu); 4. Dynamic range: >100 dB; 5. Signal-to-noise ratio: >92 dB; Parametere for trådløs håndholdt mikrofon: 1. Håndholdt sendermikrofonkjerne: dynamisk type; 2. Inngangsforsterkningsområde: 30 dB; 3. RF-utgangseffekt: 10 mw; 4. Strømkrav: 2 AA (LR6) alkaliske batterier; 5. Batterilevetid: opptil 10 timer; 6. Størrelse: 36 x 245 (mm); 7. Vekt: 0,28 kg; |
