Oversikt
CLIMBER-1009-serien er den siste 12-in-1 multifunksjonelle terminalverten fra TENDZONE, bygget på mange års erfaring med integrert produktutvikling. Denne avanserte løsningen kombinerer TENDZONEs nyeste lydalgoritmer, videokodeker, sentralisert kontroll, mediebehandling, fjernkommunikasjon og andre teknologier. Drevet av innenlandske kjerneprosessorer, er CLIMBER-1009 en neste generasjons multifunksjonell integrert enhet optimalisert for innebygde systemer.
Dette produktet er designet med tanke på fleksibilitet, og har en plug-in kortdesign for å imøtekomme ulike scenariospesifikke behov. Den integrerer en rekke funksjoner, inkludert ekstern videokonferanse, lokal opptak og kringkasting, lydforsterkning, videomatrisesvitsjing, perifer miljøkontroll, sentralisert enhetlig berøring, distribuerte inngangs- og utgangskodeker, IPC-tilgang, POE gigabit-svitsj og mer. CLIMBER-1009 er ideell for applikasjoner i multimediakonferanserom, smarte klasserom, forelesningssaler, multifunksjonssaler, mobile kommando- og ekspedisjonssentraler og andre miljøer.
Denne 12-i-1 multifunksjonelle terminalverten støtter en rekke operasjoner som lokale og eksterne møter, ekstern direktestrømming, opplæring, veiledning, undervisning og mobilkommando. Den tilbyr sømløs integrasjon med ulike audiovisuelle og miljømessige periferiutstyr, noe som muliggjør intelligent og effektiv drift. Den kan konfigureres som en hyperkonvergert alt-i-ett-enhet med en innebygd OPS-datamaskin, trådløs skjermprojeksjon og trådløse mikrofonmoduler, og tilbyr en altomfattende løsning som sparer plass og forenkler brukerinteraksjon.
Med en ny generasjon mediebehandlingsbrikker, leverer CLIMBER-1009 kraftig ytelse og støtter H.265 4K@60fps videokodek, og forbedrer både bilde- og lydkvalitet for en overlegen HD-opplevelse. I tillegg har den betydelige forbedringer i kompatibilitet, nettverkstilpasning, forsinkelseshåndtering, anti-pakketap, multiskjermhåndtering og samtidig multifunksjonsbehandling, noe som gjør den til en optimal løsning for myndigheter, bedrifter, offentlig sikkerhet, utdanning, medisinsk og andre sektorer.
Funksjoner
OPS datamaskin:
- Innebygd OPS-datamaskin, Oppfyller kontorkrav og kan installere kontorprogramvare, for eksempel Tencent Meeting, for programvarebaserte videokonferanser. (Tilpasses med innenlandsk OPS i henhold til spesifikke behov).
Smart sentralisert kontroll:
- Integrert kontroll av multimedieutstyr via konferansenettbrettet, som muliggjør enhetlig styring av lyd og video, videokonferanser, opptak, kringkasting og eksterne enheter fra tredjeparter.
- Støtter vanlige sentrale kontrollgrensesnitt som RS232/485/IR/IO/RELAY for enkel integrasjon med andre enheter.
- Støtter Zigbee IoT-protokoll for ytterligere kontrollalternativer.
- Toveis kontroll over en enkelt seriell kobling for forenklet systemadministrasjon.
- Kombinerer kablet kontroll med trådløs IoT-kontroll for å sikre stabil drift og forhindre forstyrrelser.
High Definition 4K Video Matrix:
- 4-inn-6-ut 4K60 HD sømløs videomatrise med full fleksibilitet for flere skjermkonfigurasjoner.
- Støtter ulike scenarier som multimediakonferanserom, multimediaklasserom og kommandosentraler.
- Forenkler lokal sentralisert kontroll, display, lydforsterkning og andre krav.
- Støtter Multimedia Information Distributed Interactive System (MIDIS) kodekteknologi, som fungerer som et distribuert inngangs-/utgangsgrensesnitt.
Digital lydprosessor:
- 8-inn-4-ut fullverdig lydgrensesnitt, inkludert innebygd nettverkslyd og HDMI-lydstøtte.
- Integrert 5A lydalgoritme som reduserer etterklang og støy, ideell for klasserom og konferanserom.
- Innebygd digital forsterker med 2×100W nominell effekt for klar, kraftig lydytelse.
Videokonferanser:
- Lokal opptaks- og avspillingsfunksjonalitet for videokonferanser.
- Støtter eksterne interaktive SIP-anrop, som muliggjør toveis lyd- og videokommunikasjon for eksternt samarbeid.
- Valgfri flerparts interaktiv autorisasjon for sømløs integrasjon med tredjeparts videokonferanseplattformer, som støtter standardprotokoller.
Trådløs mikrofon:
- UHF-mottakervert, støtter trådløs håndholdt mikrofontilgang, for lokal lydforsterkning, konferanseopptak, videokonferansetaleforsterkning;
Trådløs skjermprojeksjon:
- Støtte viser skrivebordsbildet til en bærbar enhet, smarttelefon eller nettbrett trådløst på en skjerm ved hjelp av en liten dongle eller skjermprojeksjonsklient.
POE nettverkssvitsj:
- Støtter IPC-strømforsyning, bilde og kontroll over en enkelt kabel, noe som forenkler kabling og installasjon.
- TCP/UDP-nettverkskontroll for tredjepartsenheter, forbedrer systemintegrasjonen.
- Gir API-grensesnittdokumentasjon for tilpassede integrasjoner.
Lokalt opptak og avspilling:
- Støtter lokalt opptak av 4 til 6 videostrømmer, noe som muliggjør enkel videolagring og tilgang.
- Ideell for møteopptak, direktesending av arrangementer og treningsøkter.
Inn-/utgangsgrensesnitt:
- Støtter integrasjon med multimedia-distribuerte interaktive systemer for distribuert planlegging og kommando.
- Gir flere I/O-alternativer for fleksibel systemtilkobling og administrasjon.
IPC-tilgang:
- Støtter opptil 16 IPC-videoinnganger, med mulighet til å håndtere lokal utgang og opptak.
- Ideell for miljøer som krever videoovervåking og overvåkingsintegrasjon.
Stabil og pålitelig:
- Bygget på et innebygd Linux-system, som sikrer immunitet mot virus og gir et sikkert driftsmiljø.
- Carrier-grade strukturdesign for 24/7 kontinuerlig drift, noe som gjør systemet svært pålitelig og egnet for virksomhetskritiske applikasjoner.
- Enheten kan installeres i standard skap eller brukes uavhengig, og tilbyr fleksible installasjonsmuligheter.
- Frontpanel LCD for enkel overvåking og statusoppdateringer.
- Doble strømbrytere (hard power og soft power) for sømløs drift og system standby/vekke-funksjonalitet.

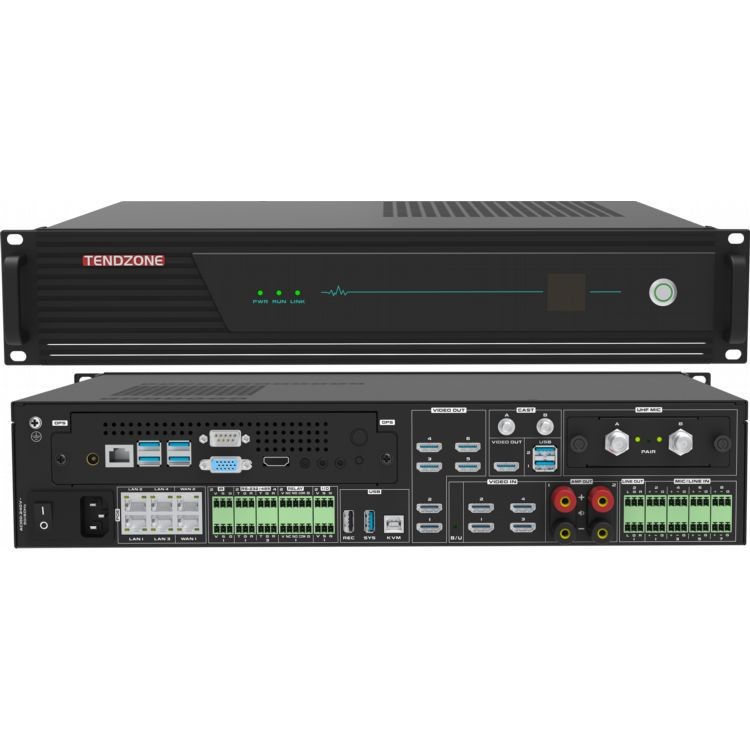

Bilde på bakpanelet:
(1) OPS-datamaskin ( 2 ) Vertsstrømbryter (3) Vertsstrøm ( 4 ) Gigabit Ethernet-porter * 6 (hvorav 4 er POE) ( 5 ) IR infrarødt grensesnitt * 2 ( 6 ) RS-232/485 grensesnitt * 3 + RS-232/485 feilsøkingsport * 1 ( 7 ) ELAY-kontrollport * 2 (spenning og strøm: 12V/ikke mer enn 1A ) ( 8 ) I/O-grensesnitt*2 (spenning og strøm: 12V/ikke mer enn 1A ) ( 9 ) USB Type-A *2, USB Type-B*1 (10) HDMI utgangsport* 6 ( 1 1 ) HDMI-inngangsport *4 ( 1 2 ) Forsterkerterminal 100W@8 ohm * 2 par ( 13 ) L/R Phoenix-terminal stereoutgang * 2 ( totalt 4 uavhengige lydutganger ) (14) MIC/LINE inngangsport * 8 (15) CAST trådløs projeksjon (16) UHF trådløs talemodul
Populære tags: tolv-i-en integrert prosessor, Kina tolv-i-en integrert prosessor produsenter, leverandører, fabrikk
SPESIFIKASJONER
|
prosjekt |
Spesifikasjoner |
|
Trygg og stabil |
Vedtar systemarkitektur av industriell kvalitet, utviklet basert på LINUX-systemet, virusfri |
|
Datagrensesnitt |
2 USB Type-A, 1 USB Type-B |
|
Nettverkskamera |
12 lokale nettverkskameraer, 4 nettverksvideresendinger |
|
Videokodek |
Opptil 4 kanaler med 1080P60-koding, opptil 4 kanaler med 1080P@60-dekoding, eller 8 kanaler med 1080P@30-koding og 8 kanaler med 1080P@30-dekoding; |
|
Lyd- og videoprotokoll |
Lyd støtter G.711, G.722, G722.1, G722.1C, AAC, og støtter dekoding av lydkodestrømmer Video støtter H.264HP , MP, BP, H265MP |
|
Displayterminal |
Innebygd videodelingsfunksjon, som kan realisere enkel skjerm/bilde-i-bilde/bilde-ut-bildesyntese, undertekstoverlegg, terminalnavnoverlegg og stasjonslogovisning i enkelt, dobbel, tre, fire, fem, seks, syv, åtte, ni, ti, tretten og seksten delte skjermer |
|
kontrollpanel |
Støtter en rekke kontrollpaneler, valgfri 10.1-tommers kablet Android-berøringsskjerm (standard uten veggfeste, ingen POE-støtte), 10.1-tommers nettverk PoE-berøringsskjerm på skrivebordet, 10.{{5 }}tommers nettverk PoE veggmontert berøringsskjerm (standard med veggmontert bunnboks) |
|
Codec rate |
Maksimalt 16 kanaler med 1080P-kodek, 512Kbps~16Mbps per kanal |
|
Lydinngang |
8-veis Phoenix-terminalinngang (støtter 48V phantom power MIC-inngang eller line in lineær inngang), 4 -veis HDMI innebygd lydinngang, 1-veis OPS-lydinngang, 1-veis trådløs projeksjon lydinngang (valgfritt), 1-veis trådløs talemodul lydinngang (valgfritt) |
|
Lyd utgang |
4-way line out-lydutgang (eller 2 par L/R Phoenix-terminal stereoutgang), 2-veis 100W@8 ohm digital forsterkerutgang (eller 2-veis 150W@4 ohm digital forsterkerutgang) , 2 -veis HDMI innebygd lydutgang ; støtter volumjustering, lyd støtter synkronisering og miksing. HDMI OUT1 støtter forsterkning av alle lydinnganger, HDMI OUT2~HDMI OUT6 støtter kun nettverks RSTP stream lydforsterkning. |
|
Videoinngang |
4 HDMI-inngangsgrensesnitt, 16 IP-nettverkskamerainnganger; HDMI IN1 og HDMI IN3 støtter inngang med en maksimal oppløsning på 4K30, og HDMI IN2 og HDMI IN4 støtter inngang med en maksimal oppløsning på 1920*1080@60; |
|
Videoutgang |
1) 6- kanal HDMI-utgangsgrensesnitt , hvorav HDMI OUT2~HDMI OUT6 er homologe signalutganger; HDMI OUT1 støtter en maksimal oppløsning på 4K30 utgang, og HDMI OUT2~HDMI OUT6 støtter en maksimal oppløsning på 1920*1080@60 utgang; 2) Når den innebygde OPS-datamaskinen åpner et Tencent-møte (hvis kameraet er koblet til HDMI IN), kan den innebygde OPS-datamaskinen bare sendes ut fra HDMI OUT1, og HDMI OUT2~6 kan bare vise skjermen til kameraet koblet til HDMI IN; 3) Når den innebygde OPS åpner et Tencent-møte (når bare ett USB-kamera er direkte koblet til USB-porten på OPS som Tencent-møtekamerasamlingen), kan den innebygde OPS-dataskjermen sendes ut fra HDMI OUT1~ 6; 4) Når Tencent Meeting ikke pågår, kan utgangen til HDMI OUT1 og HDMI OUT2~6 velges fra trådløs skjermprojeksjon, innebygd OPS-datamaskin og HDMI IN1~4; |
|
Lydbehandling |
Støtter automatisk ekkokansellering (AEC), automatisk forsterkningskontroll (AGC), automatisk støykansellering/undertrykkelse (ANC /ANS ), automatisk tilbakekoblingskansellering (AFC), blandematrise (AM), pakketapskompensasjon (PLC) |
|
Videobehandling |
Støtter videooppløsningstilpasning, veksling, tildeling, skjermdeling, rullende undertekstoverleggsvisning, terminalnavnoverlegg, stasjonslogovisning og bildeparameterjustering; undertittel og terminalnavnoverlegg støtter vilkårlig posisjonsjustering; stasjonslogoen støtter øvre venstre, øvre høyre, nedre venstre og nedre høyre posisjonsjustering, og støtter justering av gjennomsiktighetsvisning; |
|
Kommunikasjonsprotokoll |
SIP, BFCP dual stream , H.323, H.239 , E.164, H.245, NAT, H.225, Q.931 , RTSP, RTMP, TCP/IP, HTTP, FTP, TCP, UDP, NTP, RTP, RTCP, Telnet, TLS; |
|
Nettverksgrensesnitt |
1 WAN-port, 5 LAN-porter; eller angi at 6 nettverksporter skal være fullstendig tilkoblet; 4 av nettverksportene støtter PoE-strømforsyning; Merk: Hvis du trenger å koble til en tredjeparts PoE-svitsj, anbefaler vi at du bruker en nettverksport som ikke støtter PoE for å koble til den andre partens PoE-svitsj for å sikre at en av nettverksportene ikke gir ekstern PoE-strøm . Prøv å ikke koble direkte til hverandre ved hjelp av PoE-grensesnitt. |
|
Blandefunksjon |
Den støtter også lokal lyd, HDMI-innebygd lyd og ekstern lyd RTSP-nettverkstilgangsstrømmer som kommer inn i mikseren, og kan dynamisk velge miksing; den støtter også innebygd OPS-lydinngang, innebygd trådløs skjermprojeksjonslydinngang (valgfritt) og innebygd lydinngang for trådløs talemodul (valgfritt) som går inn i mikseren; |
|
Sentral kontroll |
Ett-trykks sentralkontroll: byttesystem, juster utgangsvolum, bytt signalkilde, kamerakontroll, opptaks- og kringkastingskontroll, fjernanrop, miljøkontroll, etc. Støtter å gi 12V strøm til kontrollpanelet gjennom RELA-porten; |
|
Grensesnitt for miljøkontroll |
3-veis RS-232/485-grensesnitt, 1*RS232/RS485 DEBUG , 2-veis RELÆ, 2-veis I/O, 2-veis infrarød IR |
|
videokonferanse |
Støtte H.323 punkt-til-punkt videokonferansesamtaler og ekstra strømsending; Støtte SIP punkt-til-punkt videokonferansesamtaler og ekstra strømsending; En enkelt maskin støtter maksimalt 6-festkonferanser (via SIP-protokoll), støtter oppretting av flere konferansemaler, støtter planlagte konferanser og innkaller automatisk til konferanser i henhold til planlagt tid; du kan invitere nye terminaler til å bli med på konferansen under konferansen, eller sparke en terminal ut av konferansen; du kan dempe / slå på alle arenaer, eller dempe / slå på alle arenaer med ett klikk; Ved bruk av H.323-protokollen støttes GK-registrering og samtaler kan foretas via korte numre; Ved bruk av SIP-protokollen støttes SIP-registrering og samtaler kan foretas via korte numre; |
|
Skyv strøm |
Støtt streaming til ikke mindre enn 8 forskjellige live streaming-plattformer samtidig |
|
Live streaming funksjon |
Støtter opptil 10-kanals multicast, direktesending og on-demand |
|
Opptaksfunksjon |
Støtter brukes som opptaks- og kringkastingsdistribusjonsterminal og klient, med maksimalt 4 lokale opptaksstrømmer (eller opptak av 1 4K-bilde ), opptaks- og kringkastingsfilformatet er MP4 , støtter automatisk kopiering av USB-flash-stasjoner, tvungen oppgradering av USB-flash-stasjonssystem og gjenoppretting av første konfigurasjon, støtter håndtering av opptak av filinnhold (last ned/eksport/rediger/slett) |
|
Intern harddisk |
Standard 2TB 3.5-tommers overvåkingskvalitetsharddisk, kan utvides til en 12TB harddisk via USB |
|
Nettverkskommunikasjon |
Støtte 4 -kanallydmiksing og avspilling, støtte nettverksdvale og vekking, ett-trykks systembryter |
|
Vedlikeholdsfunksjon |
Støtter administrasjon av webgrensesnitt, gir rask konfigurasjon av enhetsporter, støtter endring av nettportpassord, endring av IP-adresse, tilbakestilling av fabrikk, programvareoppgradering, indikatorlys, infrarød læring, loggadministrasjon, seriell portfeilsøking, fjernfeilsøking av Telnet, fjerndrift og vedlikeholdsadministrasjon |
|
Innebygd OPS datamodul |
1) OPS-datamaskin (Windows-versjon)-modul, standardkonfigurasjon integrert OPS 11. generasjons datamaskin, 16G minne, 512G harddisk, installert med Windows 11 Professional operativsystem; 2) Tencent Conference-funksjonen kan installeres, og støtter bruken av eksterne video- og lydsignaler som kamera og mikrofon til Tencent Conference. Samtidig kan Tencent Conference-videogrensesnittet sendes ut gjennom det lokale HDMI OUT1-grensesnittet og forsterkes gjennom det lokale lydgrensesnittet; 3) HDMI OUT2-grensesnittet brukes som den eneste innsamlingskilden for Tencent Conference-videoinngang; |
|
Trådløs skjermprojeksjonsfunksjon |
1) Valgfri trådløs skjermprojeksjonsmodul støtter trådløs overføring av skrivebordsbilder av bærbar terminal PC/mobiltelefon/PAD til hyperkonvergerte skynoder gjennom trådløs skjermprojeksjonssender eller skjermprojeksjonsklient, og utgang gjennom det lokale HDMI OUT-grensesnittet for å realisere trådløs deling funksjoner som bildedeling/presentasjon/videofil/kontorsamarbeid; 2) USB1 brukes for sammenkobling med den trådløse skjermprojeksjonssenderen; USB2 brukes til å oppgradere programvareversjonen til den trådløse skjermprojeksjonsmottaksmodulen; 3) Antennen til den trådløse mottakermodulen kan utvides til taket i konferanserommet for å forbedre mottakssignalet til den trådløse projeksjonsskjermen; |
|
Innebygd trådløs talemodul |
Valgfri trådløs mikrofon/halsbåndsklips/headsetmodul, som støtter sammenkobling med hyperkonvergerte skynoder som lydkilde for lokal lydforsterkning, lokal opptak og kringkasting av konferanseopptak, og taleforsterkning i videokonferanser; UHF trådløs talemottaksmodul, støtter 2 mikrofoner som snakker samtidig; |
|
Installasjon |
2 U telekom standard kabinettinstallasjon, det anbefales å installere det nært perifert utstyr for å redusere ledningsarbeid |
|
Enhetsstørrelse |
Produktstørrelse: bredde * høyde * dybde 436,8 mm * 89 mm * 320 mm |
|
Inngangsspenning og strøm |
AC100~240V/50~60Hz |
|
Enhetens strømforbruk |
Uten ekstern høyttalerutgang og POE-drevet enhet: Typisk strømforbruk Når to eksterne høyttalere og en ekstern POE-drevet enhet er tilkoblet: Full belastning strømforbruk |
|
Vekt av utstyr |
Nettovekten til hele maskinen er 9,3 kg, og totalvekten med emballasje er 12 kg |
|
Driftstemperatur |
0~45 grader fungerer |
|
Fuktighet Høyde |
10 % til 90 %, høyde mindre enn eller lik 5000 meter |
80W
350 W
